Дроти для електроустановок
ППВ, ППВнг, ППВнг-LS
ППВ, ППВнг, ППВнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-3, ДСТУ EN 50525-2-31
Про товар
ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 450 В ВКЛЮЧНО.
ППВ — Для поодинокого негнучкого прокладання у приміщеннях та кабельних спорудах для монтажу електричних ланцюгів за відсутності небезпеки механічних навантажень. Не розповсюджує горіння при одиночному прокладанні.
ППВнг — Аналогічно кабелям ППВ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
ППВнг-LS — Аналогічно кабелям ППВнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
ППВ, ППВнг, ППВнг-LS
Відсутність літери «А» на початку - мідні струмопровідні жили;
П – провід;
П – плоска форма;
В – ізоляція із ПВХ-пластикату (вінілу);
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$.
Експлуатаційні показники
- Діапазон робочих температур,°С: -40°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: - 5 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
-
Температура нагріву жил кабелю, °С:
- Мінімальний термін служби – 15 років
- Гарантійний термін експлуатації – 3 років
Конструкція

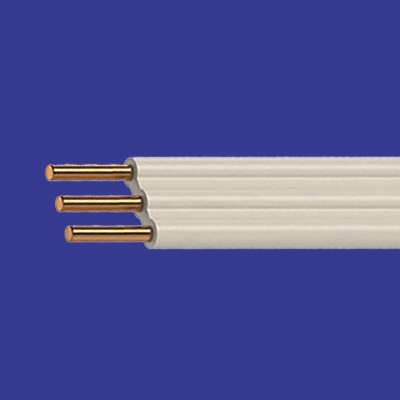

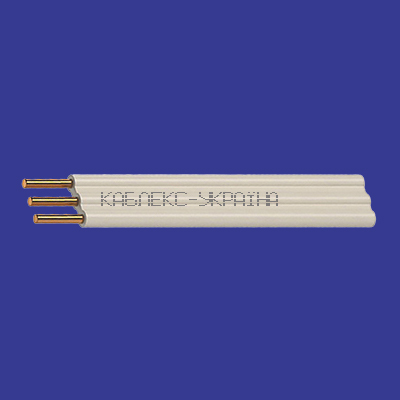

Негнучкий провід для електричних установок типу ППВ виготовляється плоскої форми з загальним перерізом мідних струмопровідних жил від 0,75 мм² до 4 мм² в оболонці білого кольору .
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
ППВ, ППВнг, ППВнг-LS |
2, 3 | 0,75 - 6
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
|
Номінальний переріз жили, мм²
|
Допустимий струм односекундного короткого замикання кабелів, кА
|
|---|---|
| 1.5 | 0.17 |
| 2.5 | 0.27 |
| 4.0 | 0.43 |
| 6.0 | 0.65 |
| 10 | 1,09 |
| 16 | 1,74 |
| 25 | 2,78 |
| 35 | 3,86 |
| 50 | 5,23 |
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
| Артикул | Назва | Кількість та номінальний переріз жил, мм2 | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| 2 х 0,75 | 2,18х5,36 | 22,67 | ||
| 2 х 1,0 | 2,30х5,60 | 26,83 | ||
| KUc52-1215 | ППВ 2х1,5 провід | 2 х 1,5 | 2,74х6,48 | 38,6 |
| KUc52-1225 | ППВ 2х2,5 провід | 2 х 2,5 | 3,33х7,66 | 60,58 |
| 2 х 4,0 | 3,80х8,60 | 89,81 | ||
| 2 х 6,0 | 4,30х9,60 | 127,68 | ||
| 3 х 0,75 | 2,18х8,54 | 33,67 | ||
| 3 х 1,0 | 2,30х8,90 | 39,91 | ||
| 3 х 1,5 | 2,74х10,22 | 57,56 | ||
| 3 х 2,5 | 3,33х11,99 | 90,53 | ||
| 3 х 4,0 | 3,80х13,40 | 134,38 | ||
| 3 х 6,0 | 4,30х14,90 | 191,18 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість та номінальний переріз жил, мм2 | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| 2 х 0,75 | 2,18х5,36 | 23,96 | ||
| 2 х 1,0 | 2,30х5,60 | 28,21 | ||
| KUc52-2215 | ППВ нг 2х1,5 провід | 2 х 1,5 | 2,74х6,48 | 40,49 |
| KUc52-2225 | ППВ нг 2х2,5 провід | 2 х 2,5 | 3,33х7,66 | 63,22 |
| 2 х 4,0 | 3,80х8,60 | 92,92 | ||
| 2 х 6,0 | 4,30х9,60 | 131,29 | ||
| 3 х 0,75 | 2,18х8,54 | 35,55 | ||
| 3 х 1,0 | 2,30х8,90 | 41,93 | ||
| 3 х 1,5 | 2,74х10,22 | 60,35 | ||
| 3 х 2,5 | 3,33х11,99 | 94,44 | ||
| 3 х 4,0 | 3,80х13,40 | 139,00 | ||
| 3 х 6,0 | 4,30х14,90 | 196,55 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість та номінальний переріз жил, мм2 | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| 2 х 0,75 | 2,18х5,36 | 23,96 | ||
| 2 х 1,0 | 2,30х5,60 | 28,21 | ||
| KUc52-3215 | ППВ нг-LS 2х1,5 провід | 2 х 1,5 | 2,74х6,48 | 40,49 |
| KUc52-3225 | ППВ нг-LS 2х2,5 провід | 2 х 2,5 | 3,33х7,66 | 63,22 |
| 2 х 4,0 | 3,80х8,60 | 92,92 | ||
| 2 х 6,0 | 4,30х9,60 | 131,29 | ||
| 3 х 0,75 | 2,18х8,54 | 35,55 | ||
| 3 х 1,0 | 2,30х8,90 | 41,93 | ||
| 3 х 1,5 | 2,74х10,22 | 60,35 | ||
| 3 х 2,5 | 3,33х11,99 | 94,44 | ||
| 3 х 4,0 | 3,80х13,40 | 139,00 | ||
| 3 х 6,0 | 4,30х14,90 | 196,55 |
