Дроти для електроустановок ППВ, ППВнг, ППВнг-LS

ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 450 В ВКЛЮЧНО.

ППВ — Для поодинокого негнучкого прокладання у приміщеннях та кабельних спорудах для монтажу електричних ланцюгів за відсутності небезпеки механічних навантажень. Не розповсюджує горіння при одиночному прокладанні.

ППВнг — Аналогічно кабелям ППВ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).

ППВнг-LS — Аналогічно кабелям ППВнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.



Пожежна безпека

      ДСТУ 4809:

  • без індексів «нг» та «нг-LS»

          - ПБ 100000000

  • з індексом «нг»

          - ПБ 120000000

  • з індексом «нг-LS»

         - ПБ 122111000

Розшифровка кабелів
ППВ, ППВнг, ППВнг-LS

Відсутність літери «А» на початку - мідні струмопровідні жили;

П – провід;

П – плоска форма;

В – ізоляція із ПВХ-пластикату (вінілу);

нг – нерозповсюджує горіння при груповому прокладанні;

LS(нгд) – низьке димогазовиділення при горінні та тлінні$.


Експлуатаційні показники

  • Діапазон робочих температур,°С: -40°С до +50°С
  • Температура прокладання та монтажу кабелю, не нижче: -15 °С
  • Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
  • Мінімальний радіус вигину при прокладанні кабелю:  - 5 зовнішніх діаметрів.

  • Будівельна довжина кабелю не менше: за погодженням;

  • Температура нагріву жил кабелю, °С:

  • Мінімальний термін служби – 15 років
  • Гарантійний термін експлуатації – 3 років


Конструкція

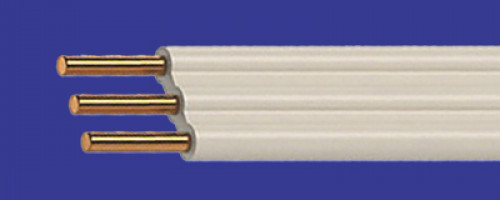

Негнучкий провід для електричних установок типу ППВ виготовляється плоскої форми з загальним перерізом мідних струмопровідних жил від 0,75 мм² до 4 мм² в оболонці білого кольору .

Марка

кабелю

Кількість жил

 Переріз основних жил, мм²


ППВ,

ППВнг,

ППВнг-LS

2, 3 0,75 - 6

Опис

При покупці кабелю слід враховувати такі показники:


Сфера застосування Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.

Перетин або сумарна потужність навантаження Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.

Номінальна напруга Цей показник залежить від товщини та якості ізолюючого шару.

Категорія гнучкості жили Вона важлива під час прокладання виробу в малогабаритних просторах.


Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
Номінальний переріз жили, мм²
Допустимий струм односекундного короткого замикання кабелів, кА
1.5 0.17
2.5 0.27
4.0 0.43
6.0 0.65
10 1,09
16 1,74
25 2,78
35 3,86
50 5,23

Номенклатура та маса-габаритні характеристики

ППВ 450 В
Артикул
Назва

Кількість та номінальний переріз жил, мм2

Номінальні зовнішні розміри, мм

Розрахункова маса 1 км виробу, кг


2 х 0,75
2,18х5,36
22,67


2 х 1,0
2,30х5,60
26,83
KUc52-1215
ППВ 2х1,5 провід
2 х 1,5
2,74х6,48
38,6
KUc52-1225
ППВ 2х2,5 провід
2 х 2,5
3,33х7,66
60,58


2 х 4,0
3,80х8,60
89,81


2 х 6,0
4,30х9,60
127,68


3 х 0,75
2,18х8,54
33,67


3 х 1,0
2,30х8,90
39,91


3 х 1,5
2,74х10,22
57,56


3 х 2,5
3,33х11,99
90,53


3 х 4,0
3,80х13,40
134,38


3 х 6,0
4,30х14,90
191,18

Номенклатура та маса-габаритні характеристики

ППВнг 450 В
Артикул
Назва

Кількість та номінальний переріз жил, мм2

Номінальні зовнішні розміри, мм

Розрахункова маса 1 км виробу, кг


2 х 0,75
2,18х5,36
23,96


2 х 1,0
2,30х5,60
28,21
KUc52-2215
ППВ нг 2х1,5 провід
2 х 1,5
2,74х6,48
40,49
KUc52-2225
ППВ нг 2х2,5 провід
2 х 2,5
3,33х7,66
63,22


2 х 4,0
3,80х8,60
92,92


2 х 6,0
4,30х9,60
131,29


3 х 0,75
2,18х8,54
35,55


3 х 1,0
2,30х8,90
41,93


3 х 1,5
2,74х10,22
60,35


3 х 2,5
3,33х11,99
94,44


3 х 4,0
3,80х13,40
139,00


3 х 6,0
4,30х14,90
196,55

Номенклатура та маса-габаритні характеристики

ППВнг-LS 450 В
Артикул
Назва

Кількість та номінальний переріз жил, мм2

Номінальні зовнішні розміри, мм

Розрахункова маса 1 км виробу, кг


2 х 0,75
2,18х5,36
23,96


2 х 1,0
2,30х5,60
28,21
KUc52-3215
ППВ нг-LS 2х1,5 провід
2 х 1,5
2,74х6,48
40,49
KUc52-3225
ППВ нг-LS 2х2,5 провід
2 х 2,5
3,33х7,66
63,22


2 х 4,0
3,80х8,60
92,92


2 х 6,0
4,30х9,60
131,29


3 х 0,75
2,18х8,54
35,55


3 х 1,0
2,30х8,90
41,93


3 х 1,5
2,74х10,22
60,35


3 х 2,5
3,33х11,99
94,44


3 х 4,0
3,80х13,40
139,00


3 х 6,0
4,30х14,90
196,55
