КАБЕЛІ СИЛОВІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 1 КВ ВКЛЮЧНО.
ВВГ-П — У приміщеннях і кабельних спорудах за відсутності небезпеки механічних пошкоджень при експлуатації. Не розповсюджує горіння при одиночному прокладанні.
ВВГнг-П — Аналогічно кабелям ВВГ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
ВВГнг-LS-П — Аналогічно кабелям ВВГнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.

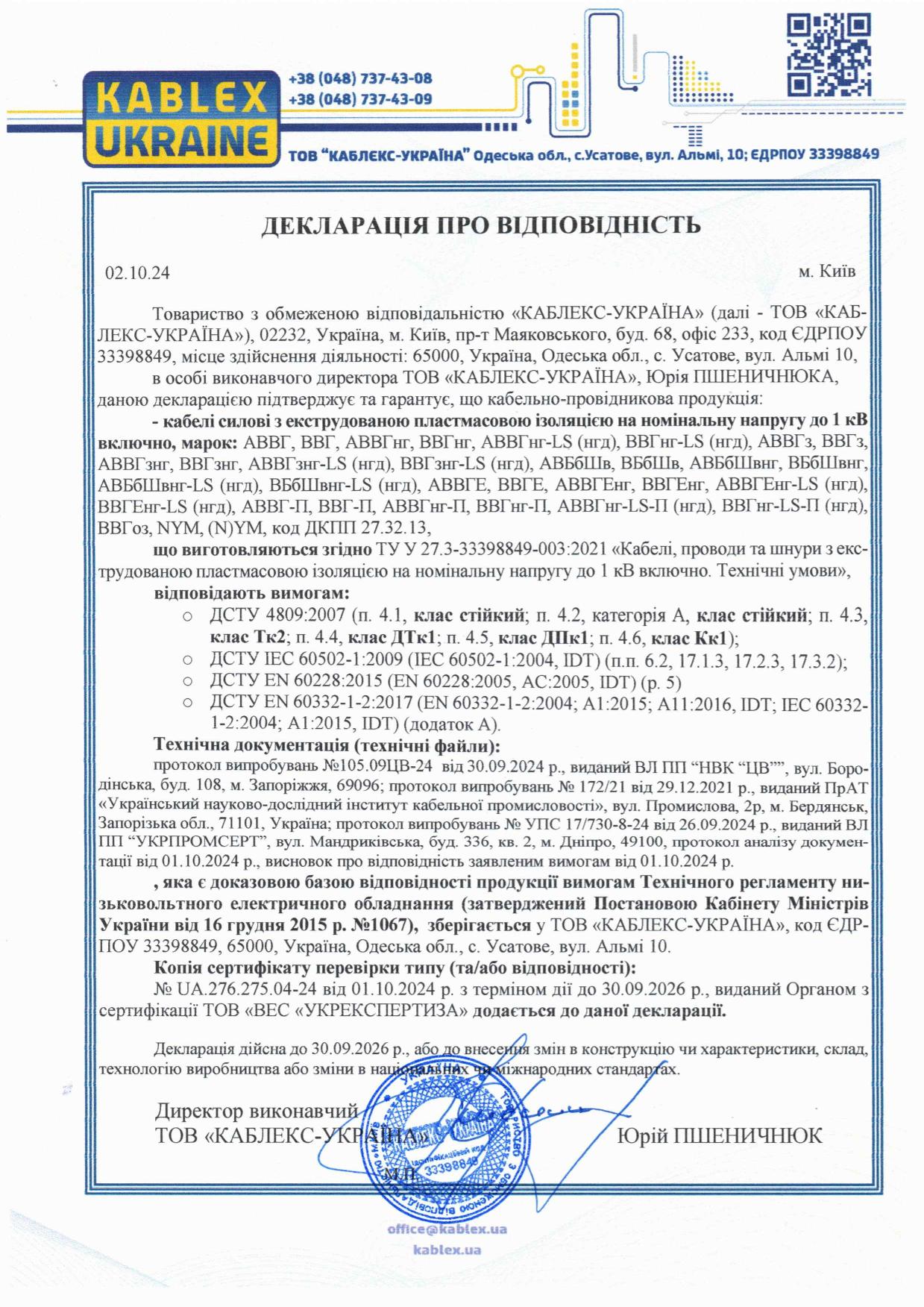

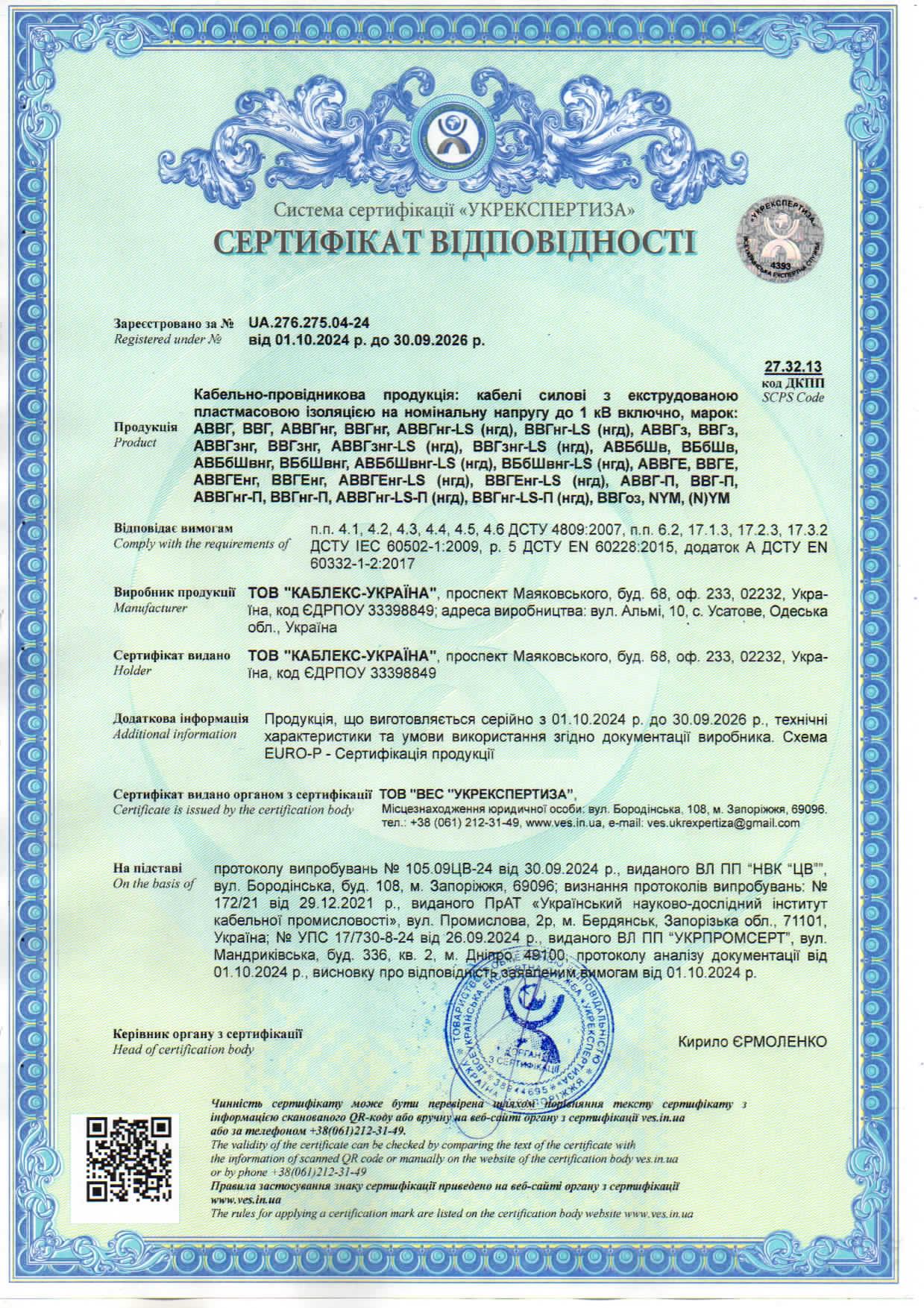

Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
ВВГ-П, ВВГнг-П, ВВГнг‑LS-П
Відсутність літери «А» на початку - мідні струмопровідні жили;
В – ізоляція із ПВХ-пластикату (вінілу);
В – оболонка із ПВХ-пластикату (вінілу);
Г – відсутність броні (голий);
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$;
П - плоский, жили розташовані в одній площині паралельно.
Експлуатаційні показники
- Діапазон робочих температур,°С: -50°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: 1) одножильні та багатожильні з секторними жилами - 10 зовнішніх діаметрів, 2) багатожильні з круглими жилами - 7,5 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
-
Температура нагріву жил кабелю, °С:
тривало допустима: +70, в режимі перевантаження: +80, при струмах короткого замикання: +160 - Мінімальний термін служби – 30 років
- Гарантійний термін експлуатації – 5 років
Конструкція

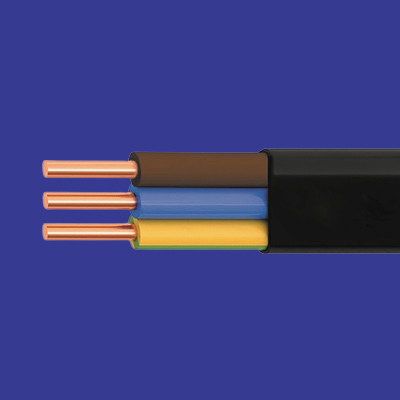

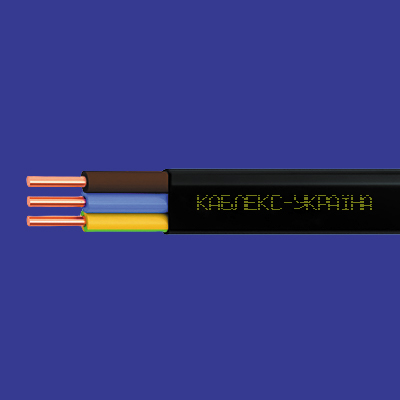

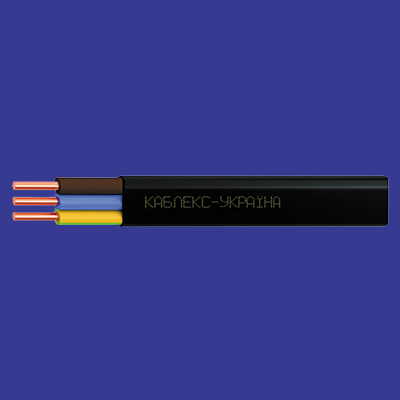

Силовий кабель типу ВВГ-П виготовляється плоскої форми з загальним перерізом мідних струмопровідних жил від 1,0 мм² до 10 мм², які розташовані в одній площині паралельно та в оболонці чорного кольору.
|
Марка кабелю |
Кількість жил |
Номінальна змінна напруга, кВ |
|
|---|---|---|---|
| 0,66 | 1 | ||
| Переріз основних жил, мм² | |||
|
ВВГ-П, ВВГнг-П, ВВГнг-LS-П |
2,3 | 1,0-50
|
1,0 –10
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
|
Номінальний переріз жили, мм²
|
Допустимий струм односекундного короткого замикання кабелів, кА
|
|---|---|
| 1.5 | 0.17 |
| 2.5 | 0.27 |
| 4.0 | 0.43 |
| 6.0 | 0.65 |
| 10 | 1,09 |
| 16 | 1,74 |
| 25 | 2,78 |
| 35 | 3,86 |
| 50 | 5,23 |
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 2 x 1,5 | 4,34 х 6,88 | 59,33 | ||
| 2 x 2,5 | 4.93 х 7,86 | 84,83 | ||
| 2 x 4,0 | 5,8 х 9,4 | 126,62 | ||
| 2 x 6,0 | 6,3 х 10,4 | 169,58 | ||
| 2 x 10 | 7,69 х 12,98 | 270,55 | ||
| 3 x 1,5 | 4,34 х 9,42 | 86,11 | ||
| 3 x 2,5 | 4,93 х 10,79 | 123,68 | ||
| 3 x 4,0 | 5,8 х 13,00 | 185,67 | ||
| 3 x 6,0 | 6,3 х 14,5 | 250,22 | ||
| 3 x 10 | 7,69 х 18,27 | 401,28 |
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 2 x 1,5 | 5,34 х 8,28 | 77,30 | ||
| 2 x 2,5 | 5,73 х 9,06 | 101,29 | ||
| 2 x 4,0 | 6,6 х 10,8 | 147,52 | ||
| 2 x 6,0 | 7,1 х 11,8 | 192,33 | ||
| 2 x 10 | 7,89 х 13,38 | 277,68 | ||
| 3 x 1,5 | 5,34 х 11,22 | 110,84 | ||
| 3 x 2,5 | 5,73 х 12,39 | 146,81 | ||
| 3 x 4,0 | 6,6 х 15,00 | 216,27 | ||
| 3 x 6,0 | 7,1 х 16,5 | 283,65 | ||
| 3 x 10 | 7,89 х 18,87 | 412,10 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc13-221 | ВВГ нг П 2х1,0 кабель | 2 x 1,0 | 4,10x6,40 | 51.22 |
| KUc13-2215 | ВВГ нг П 2х1,5 кабель | 2 x 1,5 | 4,34x6,88 | 63.18 |
| KUc13-2225 | ВВГ нг П 2х2,5 кабель | 2 x 2,5 | 4,93x7,86 | 89.65 |
| KUc13-224 | ВВГ нг П 2х4,0 кабель | 2 x 4.0 | 5,80x9,40 | 133.27 |
| KUc13-226 | ВВГ нг П 2х6,0 кабель | 2 x 6.0 | 6,30x10,40 | 177.21 |
| KUc13-231 | ВВГ нг П 3х1,0 кабель | 3 x 1,0 | 4,10x8,70 | 73.64 |
| KUc13-2315 | ВВГ нг П 3х1,5 кабель | 3 x 1,5 | 4,34x9,42 | 91.57 |
| KUc13-2325 | ВВГ нг П 3х2,5 кабель | 3 x 2,5 | 4,93x10,79 | 130,53 |
| KUc13-234 | ВВГ нг П 3х4,0 кабель | 3 x 4.0 | 5,80x13,00 | 195,17 |
| KUc13-236 | ВВГ нг П 3х6,0 кабель | 3 x 6.0 | 6,30x14,50 | 261,21 |
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 2 x 1,0 | 5,1 x 7,80 | 68,24 | ||
| 2 x 1,5 | 5,34 x 8,28 | 81,12 | ||
| 2 x 2,5 | 5,73 x 9,06 | 105,57 | ||
| 2 x 4.0 | 6,60 x 10,80 | 152,86 | ||
| 2 x 6.0 | 7,10 x 11,40 | 198,3 | ||
| 3 x 1,0 | 5,10 x 10,50 | 96,77 | ||
| 3 x 1,5 | 5,34 x 11,22 | 116,05 | ||
| 3 x 2,5 | 5,73 x 12,39 | 152,7 | ||
| 3 x 4.0 | 6,6 x 15,00 | 223,75 | ||
| 3 x 6.0 | 7,1 x 16,50 | 292,10 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc13-321 | ВВГ нг-LS П 2х1,0 кабель | 2 x 1,0 | 4,10 x 6,40 | 51.22 |
| KUc13-3215 | ВВГ нг-LS П 2х1,5 кабель | 2 x 1,5 | 4,34 x 6,88 | 63.1 |
| KUc13-3225 | ВВГ нг-LS П 2х2,5 кабель | 2 x 2,5 | 4,93 x 7,86 | 89.65 |
| KUc13-324 | ВВГ нг-LS П 2х4,0 кабель | 2 x 4.0 | 5,80 x 9,40 | 133.27 |
| KUc13-326 | ВВГ нг-LS П 2х6,0 кабель | 2 x 6.0 | 6,30 x 10,40 | 177.21 |
| KUc13-331 | ВВГ нг-LS П 3х1,0 кабель | 3 x 1,0 | 4,10 x 8,70 | 73.64 |
| KUc13-3315 | ВВГ нг-LS П 3х1,5 кабель | 3 x 1,5 | 4,34 x 9,42 | 91.57 |
| KUc13-3325 | ВВГ нг-LS П 3х2,5 кабель | 3 x 2,5 | 4,93 x10,79 | 130,53 |
| KUc13-334 | ВВГ нг-LS П 3х4,0 кабель | 3 x 4.0 | 5,80 x 13,00 | 195,17 |
| KUc13-336 | ВВГ нг-LS П 3х6,0 кабель | 3 x 6.0 | 6,30 x14,50 | 261,21 |
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 2 x 1,0 | 5,1 x 7,80 | 83,2 | ||
| 2 x 1,5 | 5,34 x 8,28 | 108,02 | ||
| 2 x 2,5 | 5,73 x 9,06 | 156,63 | ||
| 2 x 4.0 | 6,60 x 10,80 | 202,64 | ||
| 2 x 6.0 | 7,10 x 11,40 | 289,94 | ||
| 3 x 1,0 | 5,10 x 10,50 | 99,52 | ||
| 3 x 1,5 | 5,34 x 11,22 | 119,14 | ||
| 3 x 2,5 | 5,73 x 12,39 | 156,33 | ||
| 3 x 4.0 | 6,6 x 15,00 | 229,38 | ||
| 3 x 6.0 | 7,1 x 16,50 | 298,59 |
