Кабелі силові
АВВГ-П, АВВГнг-П, АВВГнг-LS-П

АВВГ-П, АВВГнг-П, АВВГнг-LS-П ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60502-1

Про товар

КАБЕЛІ СИЛОВІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 1 КВ ВКЛЮЧНО.

АВВГ-П — Аналогічно кабелям АВВГ, на об'єктах, де потрібні спеціальні умови укладання. Не розповсюджує горіння при одиночному прокладанні.

АВВГнг-П — Аналогічно кабелям АВВГ-П, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках)

АВВГнг-LS-П — Аналогічно кабелям АВВГнг-П, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.




Пожежна безпека

      ДСТУ 4809:

  • без індексів «нг» та «нг-LS»

          - ПБ 100000000

  • з індексом «нг»

          - ПБ 120000000

  • з індексом «нг-LS»

         - ПБ 122111000

Розшифровка кабелів
АВВГ-П, АВВГнг-П, АВВГнг‑LS-П

А – алюмінієві струмопровідні жили;

В – ізоляція із ПВХ-пластикату (вінілу);

В – оболонка із ПВХ-пластикату (вінілу);

Г – відсутність броні (голий);

нг – нерозповсюджує горіння при груповому прокладанні;

LS(нгд) – низьке димогазовиділення при горінні та тлінні$;

П - плоский, жили розташовані в одній площині паралельно.


Експлуатаційні показники

  • Діапазон робочих температур,°С: -50°С до +50°С
  • Температура прокладання та монтажу кабелю, не нижче: -15 °С
  • Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
  • Мінімальний радіус вигину при прокладанні кабелю: 1) одножильні та багатожильні з секторними жилами  - 10 зовнішніх діаметрів, 2) багатожильні з круглими жилами  - 7,5 зовнішніх діаметрів.

  • Будівельна довжина кабелю не менше: за погодженням;

  • Температура нагріву жил кабелю, °С:

    тривало допустима: +70, в режимі перевантаження: +80, при струмах короткого замикання: +160
  • Мінімальний термін служби – 30 років
  • Гарантійний термін експлуатації – 5 років



Конструкція

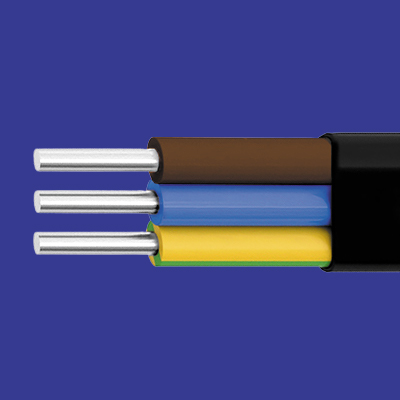

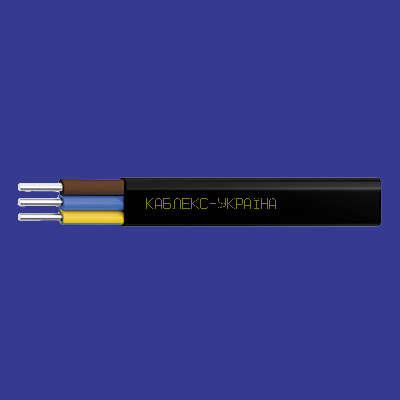

Силовий кабель типу АВВГ-П виготовляється плоскої форми з загальним перерізом алюмінієвих струмопровідних жил від 2,5 мм² до 10 мм², які розташовані в одній площині паралельно та в оболонці чорного кольору.

Марка

кабелю

Кількість жил

Номінальна змінна напруга, кВ
0,66 1
Переріз основних жил, мм²

АВВГ-П,

АВВГнг-П,

АВВГнг-LS-П
2,3 2,5 - 10
2,5 – 10

Опис

При покупці кабелю слід враховувати такі показники:


Сфера застосування Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.

Перетин або сумарна потужність навантаження Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.

Номінальна напруга Цей показник залежить від товщини та якості ізолюючого шару.

Категорія гнучкості жили Вона важлива під час прокладання виробу в малогабаритних просторах.


Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.

Допустимі струми короткого замикання кабелів

Номінальний переріз жили, мм²
Допустимий струм односекундного короткого замикання кабелів, кА
1.5 0.17
2.5 0.27
4.0 0.43
6.0 0.65
10 1,09
16 1,74
25 2,78
35 3,86
50 5,23

Номенклатура та маса-габаритні характеристики

Номінальна напруга, кВ

Артикул
Назва
Кількість жил та номінальний переріз, мм2
Номінальний діаметр, мм
Розрахункова маса 1 км виробу, кг
KUa121-1225
АВВГп 2х2,5 кабель
2 x 2,5
4.93 х 7,8655,06
KUa121-124
АВВГп 2х4,0 кабель
2 x 4,0
5,8 х 9,478,73
KUa121-126
АВВГп 2х6,0 кабель
2 x 6,0
6,3 х 10,497,68
KUa121-1210
АВВГп 2х10,0 кабель
2 x 10
7,69 х 12,98150,82


3 x 2,5
4,93 х 10,7979,04


3 x 4,0
5,8 х 13,00113,83


3 x 6,0
6,3 х 14,5142,37


3 x 10
7,69 х 18,27221,69
Артикул
Назва
Кількість жил та номінальний переріз, мм2
Номінальний діаметр, мм
Розрахункова маса 1 км виробу, кг


2 x 2,5
5,73 х 9,0671,53


2 x 4,0
6,6 х 10,899,62


2 x 6,0
7,1 х 11,8120,43


2 x 10
7,89 х 13,38157,95


3 x 2,5
5,73 х 12,39102,16


3 x 4,0
6,6 х 15,00144,42


3 x 6,0
7,1 х 16,5175,80


3 x 10
7,89 х 18,87232,51

Номінальна напруга, кВ

Артикул
Назва
Кількість жил та номінальний переріз, мм2
Номінальний діаметр, мм
Розрахункова маса 1 км виробу, кг
KUa121-2225
АВВГп нг 2х2,5 кабель
2 x 2,5
4,93x7,86
58,19
KUa121-224
АВВГп нг 2х4,0 кабель
2 x 4.0
5,80x9,40
82,93
KUa121-226
АВВГп нг 2х6,0 кабель
2 x 6.0
6,30 x 10,40
102,45
KUa121-2210
АВВГп нг 2х10,0 кабель
2 x 10
7,69 x 12,98
157,55


3 x 2,5
4,93x10,79
83,36


3 x 4.0
5,80x13,00
119,69


3 x 6.0
6,30x14,50
149,10


3 x 10
7,69 х 18,27231,32
Артикул
Назва
Кількість жил та номінальний переріз, мм2
Номінальний діаметр, мм
Розрахункова маса 1 км виробу, кг


2 x 2,5
5,73 x 9,06
75,81


2 x 4.0
6,60 x 10,80
104,96


2 x 6.0
7,10 x 11,40
126,40


2 x 10
7,89 x 13,38
164,94


3 x 2,5
5,73 x 12,39
108,05


3 x 4.0
6,6 x 15,00
151,91


3 x 6.0
7,1 x 16,50
184,25


3 x 10
7,89 х 18,87242,55

Номінальна напруга, кВ

Артикул
Назва
Кількість жил та номінальний переріз, мм2
Номінальний діаметр, мм
Розрахункова маса 1 км виробу, кг
KUa121-2225
АВВГп нг-LS П 2х2,5 кабель
2 x 2,5
4,93 x 7,86
59,89
KUa121-224
АВВГп нг-LS 2х4,0 кабель
2 x 4.0
5,80 x 9,40
85,38
KUa121-226
АВВГп нг-LS 2х6,0 кабель
2 x 6.0
6,30 x 10,40
105,31
KUa121-2210
АВВГп нг-LS 2х10,0 кабель
2 x 10
7,69 x 12,98
162,22


3 x 2,5
4,93 x10,79
85,89


3 x 4.0
5,80 x 13,00
123,33


3 x 6.0
6,30 x14,50
153,36


3 x 10
7,69 х 18,27238,29
Артикул
Назва
Кількість жил та номінальний переріз, мм2
Номінальний діаметр, мм
Розрахункова маса 1 км виробу, кг


2 x 2,5
5,73 x 9,06
78,26


2 x 4.0
6,60 x 10,80
108,74


2 x 6.0
7,10 x 11,40
130,74


2 x 10
7,89 x 13,38
170,20


3 x 2,5
5,73 x 12,39
111,69


3 x 4.0
6,6 x 15,00
157,53


3 x 6.0
7,1 x 16,50
190,74


3 x 10
7,89 x 18,87250,41
