Дроти і шнури з'єднувальні
ШВВП, ШВВПнг, ШВВПнг-LS

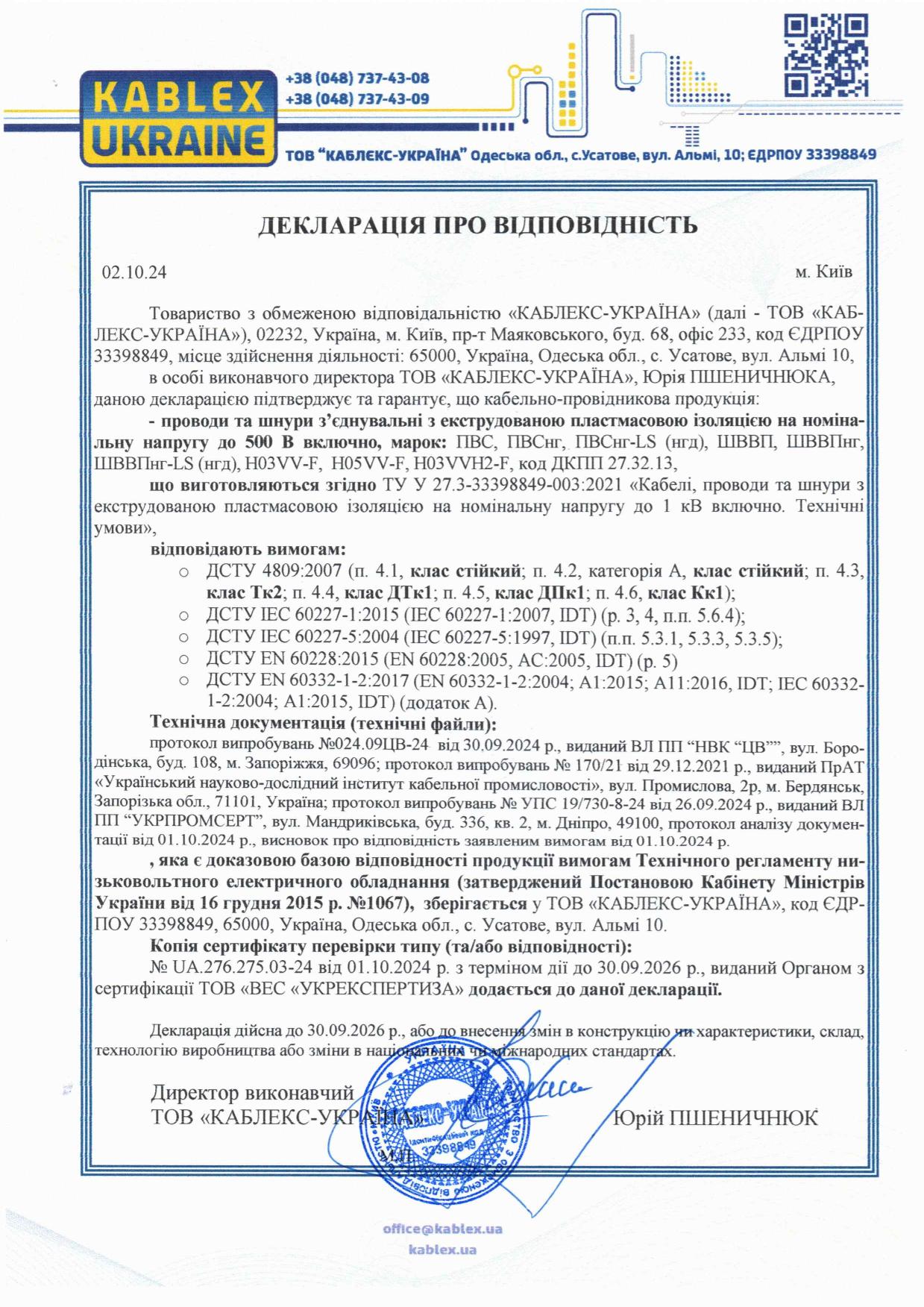

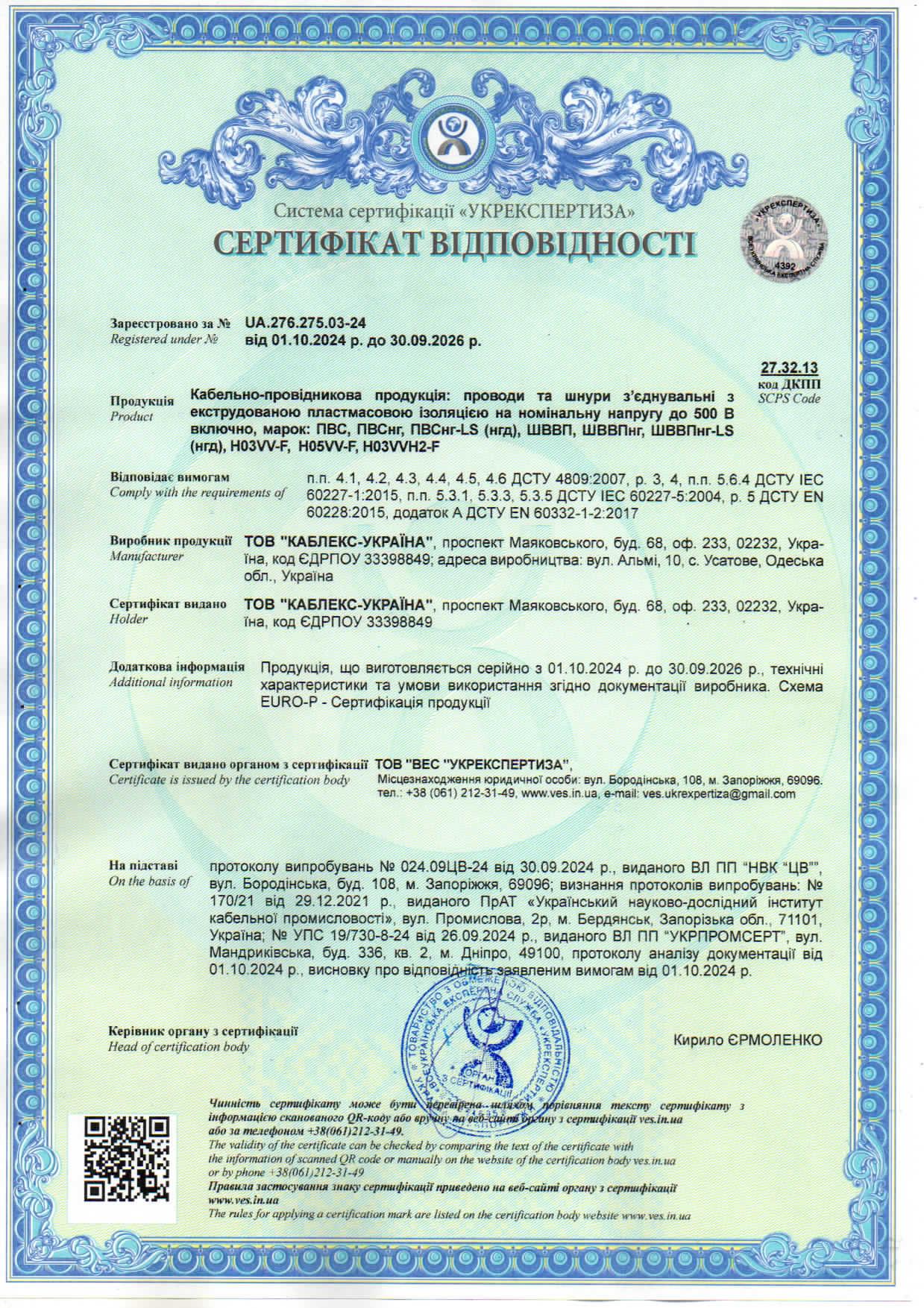

ШВВП, ШВВПнг, ШВВПнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-5, ДСТУ EN 50525-2-11
Про товар
З’ЄДНУВАЛЬНІ ПРОВОДИ ТА ШНУРИ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 380 В ВКЛЮЧНО.
ШВВП — Для приєднання різноманітних електроприладів (у т.ч. особистої гігієни, мікроклімату, кухонної та побутової електротехніки, електропаяльників), світильників, радіоелектронної апаратури та інших подібних приладів, що експлуатуються в житлових та адміністративних приміщеннях, та для виготовлення подовжувальних шнурів. Не розповсюджує горіння при одиночному прокладанні .
ШВВПнг — Аналогічно проводам ШВВП, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння проводу при груповій прокладці (у пучках).
ШВВПнг-LS — Аналогічно проводам ШВВПнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS» – ПБ 100000000
- з індексом «нг» – ПБ 120000000
- з індексом «нг-LS» – ПБ 122111000
Розшифровка кабелів
ШВВП, ШВВПнг, ШВВПнг‑L
Відсутність літери «А» на початку - мідні струмопровідні жили;
Ш – шнур;
В – ізоляція із ПВХ-пластикату (вінілу);
В – оболонка із ПВХ-пластикату (вінілу);
П – плоска форма;
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні.
Експлуатаційні показники
- Діапазон робочих температур, °С: -15°С до +40°С
- Температура прокладання та монтажу кабелю, не нижче: -10 °С
- Відносна вологість повітря кабелю при температурі до +35°С, до 98%
- Мінімальний радіус вигину при прокладанні кабелю: – 3 зовнішніх діаметри.
- Будівельна довжина кабелю не менше: за погодженням.
- Мінімальний термін служби – 15 років.
- Гарантійний термін експлуатації – 3 років.
Конструкція

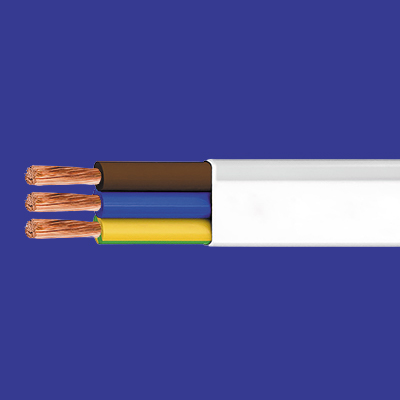

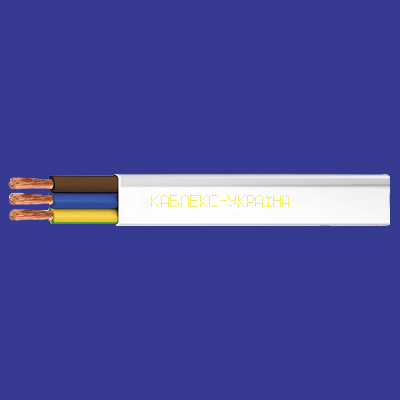

Гнучкий з’єднувальний шнур типу ШВВП виготовляється плоскої форми з загальним перерізом мідних струмопровідних жил від 0,5 мм² до 6 мм² в оболонці білого або чорного кольору.
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
ШВВП, ШВВПнг, ШВВПнг-LS |
2,3 | 0,5 - 6
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування |
Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
|
Номінальна напруга |
Цей показник залежить від товщини та якості ізолюючого шару.
|
|
|
Категорія гнучкості жили |
Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
Номенклатура та маса-габаритні характеристики
Номінальна напруга, В
| Артикул | Назва | Кількість жил та номінальний переріз, мм² | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| KUc41-1205 | ШВВП 2х0,5 провід | 2 x 0,5 | 3,13х5,06 | 26,69 |
| KUc41-12075 | ШВВП 2х0,75 провід | 2 x 0,75 | 3,39х5,58 | 33,95 |
| KUc41-121 | ШВВП 2х1,0 провід | 2 x 1,0 | 3,67х5,94 | 41,07 |
| KUc41-1215 | ШВВП 2х1,5 провід | 2 x 1,5 | 4,33х7,06 | 58,31 |
| KUc41-1225 | ШВВП 2х2,5 провід | 2 x 2,5 | 5,10х8,50 | 87,29 |
| KUc41-124 | ШВВП 2х4,0 провід | 2 x 4,0 | 5,42х9,24 | 117,35 |
| KUc41-126 | ШВВП 2х6,0 провід | 2 x 6,0 | 6,40х11,20 | 169,47 |
| 3 x 0,5 | 3,13х6,99 | 38,76 | ||
| KUc41-13075 | ШВВП 3х0,75 провід | 3 x 0,75 | 3,39х7,77 | 49,68 |
| KUc41-131 | ШВВП 3х1,0 провід | 3 x 1,0 | 3,67х8,21 | 59,87 |
| KUc41-1315 | ШВВП 3х1,5 провід | 3 x 1,5 | 4,33х9,79 | 85,22 |
| KUc41-1325 | ШВВП 3х2,5 провід | 3 x 2,5 | 5,10х11,90 | 128,52 |
| KUc41-134 | ШВВП 3х4,0 провід | 3 x 4,0 | 5,42х13,06 | 174,14 |
| KUc41-136 | ШВВП 3х6,0 провід | 3 x 6,0 | 6,40х16,00 | 252,94 |
Номінальна напруга, В
| Артикул | Назва | Кількість жил та номінальний переріз, мм² | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| KUc41-2205 | ШВВПнг 2х0,5 провід | 2 x 0,5 | 3,13х5,06 | 27,92 |
| KUc41-22075 | ШВВПнг 2х0,75 провід | 2 x 0,75 | 3,39х5,58 | 35,34 |
| KUc41-221 | ШВВПнг 2х1,0 провід | 2 x 1,0 | 3,67х5,94 | 42,75 |
| KUc41-2215 | ШВВПнг 2х1,5 провід | 2 x 1,5 | 4,33х7,06 | 60,62 |
| KUc41-2225 | ШВВПнг 2х2,5 провід | 2 x 2,5 | 5,10х8,50 | 90,35 |
| KUc41-224 | ШВВПнг 2х4,0 провід | 2 x 4,0 | 5,42х9,24 | 120,61 |
| KUc41-226 | ШВВПнг 2х6,0 провід | 2 x 6,0 | 6,40х11,20 | 173,63 |
| 3 x 0,5 | 3,13х6,99 | 40,47 | ||
| KUc41-23075 | ШВВПнг 3х0,75 провід | 3 x 0,75 | 3,39х7,77 | 51,64 |
| KUc41-231 | ШВВПнг 3х1,0 провід | 3 x 1,0 | 3,67х8,21 | 62,22 |
| KUc41-2315 | ШВВПнг 3х1,5 провід | 3 x 1,5 | 4,33х9,79 | 88,46 |
| KUc41-2325 | ШВВПнг 3х2,5 провід | 3 x 2,5 | 5,10х11,90 | 132,86 |
| KUc41-234 | ШВВПнг 3х4,0 провід | 3 x 4,0 | 5,42х13,06 | 178,83 |
| KUc41-236 | ШВВПнг 3х6,0 провід | 3 x 6,0 | 6,40х16,00 | 259,06 |
Номінальна напруга, В
| Артикул | Назва | Кількість жил та номінальний переріз, мм² | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| KUc41-3205 | ШВВПнг-LS 2х0,5 провід | 2 x 0,5 | 3,13х5,06 | 28,81 |
| KUc41-32075 | ШВВПнг-LS 2х0,75 провід | 2 x 0,75 | 3,39х5,58 | 36,40 |
| KUc41-321 | ШВВПнг-LS 2х1,0 провід | 2 x 1,0 | 3,67х5,94 | 43,89 |
| KUc41-3215 | ШВВПнг-LS 2х1,5 провід | 2 x 1,5 | 4,33х7,06 | 62,25 |
| KUc41-3225 | ШВВПнг-LS 2х2,5 провід | 2 x 2,5 | 5,10х8,50 | 92,72 |
| KUc41-324 | ШВВПнг-LS 2х4,0 провід | 2 x 4,0 | 5,42х9,24 | 123,18 |
| KUc41-326 | ШВВПнг-LS 2х6,0 провід | 2 x 6,0 | 6,40х11,20 | 177,79 |
| 3 x 0,5 | 3,13х6,99 | 41,81 | ||
| KUc41-33075 | ШВВПнг-LS 3х0,75 провід | 3 x 0,75 | 3,39х7,77 | 53,23 |
| KUc41-331 | ШВВПнг-LS 3х1,0 провід | 3 x 1,0 | 3,67х8,21 | 63,91 |
| KUc41-3315 | ШВВПнг-LS 3х1,5 провід | 3 x 1,5 | 4,33х9,79 | 90,88 |
| KUc41-3325 | ШВВПнг-LS 3х2,5 провід | 3 x 2,5 | 5,10х11,90 | 136,41 |
| KUc41-334 | ШВВПнг-LS 3х4,0 провід | 3 x 4,0 | 5,42х13,06 | 182,68 |
| KUc41-336 | ШВВПнг-LS 3х6,0 провід | 3 x 6,0 | 6,40х16,00 | 265,29 |
