ПВС, ПВСнг, ПВСнг-LS
ПВС, ПВСнг, ПВСнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-5, ДСТУ EN 50525-2-11
Про товар
З’ЄДНУВАЛЬНІ ПРОВОДИ ТА ШНУРИ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 380 В ВКЛЮЧНО.
ПВС — Для приєднання різноманітних електроприладів (у т.ч. особистої гігієни, мікроклімату, кухонної та побутової електротехніки, електропаяльників), світильників, радіоелектронної апаратури та інших подібних приладів, що експлуатуються в житлових та адміністративних приміщеннях, та для виготовлення подовжувальних шнурів. Не розповсюджує горіння при одиночному прокладанні .
ПВСнг — Аналогічно проводам ПВС, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння проводу при груповій прокладці (у пучках).
ПВСнг-LS — Аналогічно проводам ПВСнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS» – ПБ 100000000
- з індексом «нг» – ПБ 120000000
- з індексом «нг-LS» – ПБ 122111000
Розшифровка кабелів
ПВС, ПВСнг, ПВСнг‑L
Відсутність літери «А» на початку - мідні струмопровідні жили;
П – провід;
В – ізоляція із ПВХ-пластикату (вінілу);
– оболонка із ПВХ-пластикату (вінілу);
С – з’єднувальний;
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні.
Експлуатаційні показники
- Діапазон робочих температур, °С: -25°С до +40°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, до 98%
- Мінімальний радіус вигину при прокладанні кабелю: – 3 зовнішніх діаметри.
- Будівельна довжина кабелю не менше: за погодженням.
- Мінімальний термін служби – 15 років.
- Гарантійний термін експлуатації – 3 років.
Конструкція

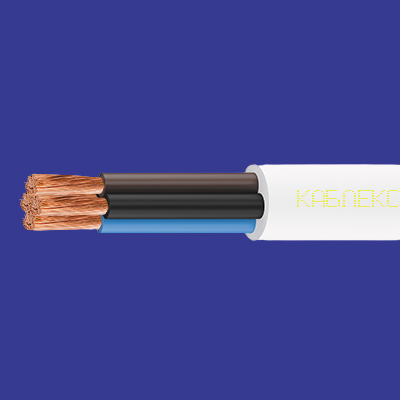

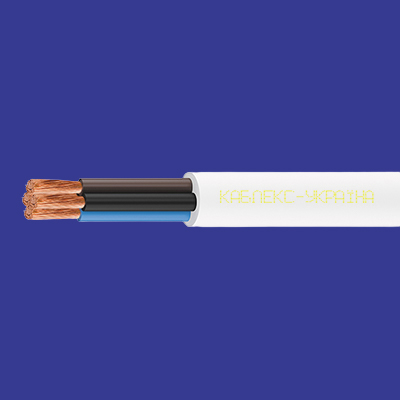

Гнучкий з’єднувальний провід типу ПВС виготовляється круглої форми з загальним перерізом мідних струмопровідних жил від 0,5 мм² до 16 мм² в оболонці білого або чорного кольору.
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
ПВС, ПВСнг, ПВСнг-LS |
2, 3, 4, 5 | 0,5 - 16
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування |
Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу. |
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю. | |
|
Номінальна напруга |
Цей показник залежить від товщини та якості ізолюючого шару. | |
|
Категорія гнучкості жили |
Вона важлива під час прокладання виробу в малогабаритних просторах. | |
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
Номенклатура та маса-габаритні характеристики
Номінальна напруга, В
| Артикул | Назва | Кількість жил та номінальний переріз, мм² | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| KUc31-1205 | ПВС 2х0,5 провід | 2 x 0,5 | 5,40 | 40,61 |
| KUc31-12075 | ПВС 2х0,75 провід | 2 x 0,75 | 5,80 | 49,06 |
| KUc31-121 | ПВС 2х1,0 провід | 2 x 1,0 | 6,00 | 55,26 |
| KUc31-1215 | ПВС 2х1,5 провід | 2 x 1,5 | 7,00 | 76,48 |
| KUc31-1225 | ПВС 2х2,5 провід | 2 x 2,5 | 8,60 | 118,16 |
| KUc31-124 | ПВС 2х4,0 провід | 2 x 4,0 | 9,84 | 166,21 |
| KUc31-126 | ПВС 2х6,0 провід | 2 x 6,0 | 12,10 | 249,22 |
| KUc31-1210 | ПВС 2х10,0 провід | 2 x 10 | 16,12 | 431,71 |
| 3 x 0,5 | 5,90 | 50,19 | ||
| KUc31-13075 | ПВС 3х0,75 провід | 3 x 0,75 | 6,13 | 58,08 |
| KUc31-131 | ПВС 3х1,0 провід | 3 x 1,0 | 6,35 | 66,35 |
| KUc31-1315 | ПВС 3х1,5 провід | 3 x 1,5 | 7,61 | 95,74 |
| KUc31-1325 | ПВС 3х2,5 провід | 3 x 2,5 | 9,11 | 143,46 |
| KUc31-134 | ПВС 3х4,0 провід | 3 x 4,0 | 10,43 | 205,18 |
| KUc31-136 | ПВС 3х6,0 провід | 3 x 6,0 | 12,83 | 306,79 |
| KUc31-1310 | ПВС 3х10,0 провід | 3 x 10 | 17,10 | 529,87 |
| 4 x 0,5 | 6,42 | 59,76 | ||
| KUc31-14075 | ПВС 4х0,75 провід | 4 x 0,75 | 6,71 | 70,12 |
| KUc31-141 | ПВС 4х1,0 провід | 4 x 1,0 | 7,14 | 83,99 |
| KUc31-1415 | ПВС 4х1,5 провід | 4 x 1,5 | 8,41 | 118,20 |
| KUc31-1425 | ПВС 4х2,5 провід | 4 x 2,5 | 10,19 | 180,71 |
| KUc31-144 | ПВС 4х4,0 провід | 4 x 4,0 | 11,65 | 258,67 |
| KUc31-146 | ПВС 4х6,0 провід | 4 x 6,0 | 14,09 | 377,56 |
| KUc31-1410 | ПВС 4х10,0 провід | 4 x 10 | 18,81 | 652,75 |
| KUc31-1416 | ПВС 4х16,0 провід | 4 x 16 | 21,96 | 926,87 |
| 5 x 0,5 | 7,00 | 72,76 | ||
| KUc31-15075 | ПВС 5х0,75 провід | 5 x 0,75 | 7,54 | 89,15 |
| KUc31-151 | ПВС 5х1,0 провід | 5 x 1,0 | 7,81 | 102,22 |
| KUc31-1515 | ПВС 5х1,5 провід | 5 x 1,5 | 9,29 | 147,11 |
| KUc31-1525 | ПВС 5х2,5 провід | 5 x 2,5 | 11,38 | 225,49 |
| KUc31-154 | ПВС 5х4,0 провід | 5 x 4,0 | 12,98 | 326,57 |
| KUc31-156 | ПВС 5х6,0 провід | 5 x 6,0 | 15,70 | 473,35 |
| KUc31-1510 | ПВС 5х10,0 провід | 5 x 10 | 21,11 | 824,52 |
| KUc31-1516 | ПВС 5х16,0 провід | 5 x 16 | 24,59 | 1166,61 |
| KUc31-171 | ПВС 7х1,0 провід | 7 x 1,0 | ||
| KUc31-1715 | ПВС 7х1,5 провід | 7 x 1,5 | ||
| KUc31-1725 | ПВС 7х2,5 провід | 7 x 2,5 |
Номінальна напруга, В
| Артикул | Назва | Кількість жил та номінальний переріз, мм² | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| KUc31-2205 | ПВСнг 2х0,5 провід | 2 x 0,5 | 5,40 | 43,21 |
| KUc31-22075 | ПВСнг 2х0,75 провід | 2 x 0,75 | 5,80 | 52,00 |
| KUc31-221 | ПВСнг 2х1,0 провід | 2 x 1,0 | 6,00 | 58,37 |
| KUc31-2215 | ПВСнг 2х1,5 провід | 2 x 1,5 | 7,00 | 80,70 |
| KUc31-2225 | ПВСнг 2х2,5 провід | 2 x 2,5 | 8,60 | 124,38 |
| KUc31-224 | ПВСнг 2х4,0 провід | 2 x 4,0 | 9,84 | 174,30 |
| KUc31-226 | ПВСнг 2х6,0 провід | 2 x 6,0 | 12,10 | 261,39 |
| KUc31-2210 | ПВСнг 2х10,0 провід | 2 x 10 | 16,12 | 452,99 |
| 2 x 16 | 18,80 | 635,07 | ||
| 3 x 0,5 | 5,90 | 52,96 | ||
| KUc31-23075 | ПВСнг 3х0,75 провід | 3 x 0,75 | 6,13 | 60,87 |
| KUc31-231 | ПВСнг 3х1,0 провід | 3 x 1,0 | 6,35 | 69,30 |
| KUc31-2315 | ПВСнг 3х1,5 провід | 3 x 1,5 | 7,61 | 100,10 |
| KUc31-2325 | ПВСнг 3х2,5 провід | 3 x 2,5 | 9,11 | 149,30 |
| KUc31-234 | ПВСнг 3х4,0 провід | 3 x 4,0 | 10,43 | 212,76 |
| KUc31-236 | ПВСнг 3х6,0 провід | 3 x 6,0 | 12,83 | 318,16 |
| KUc31-2310 | ПВСнг 3х10,0 провід | 3 x 10 | 17,10 | 549,61 |
| 3 x 16 | 19,96 | 776,29 | ||
| 4 x 0,5 | 6,42 | 62,71 | ||
| KUc31-24075 | ПВСнг 4х0,75 провід | 4 x 0,75 | 6,71 | 73,09 |
| KUc31-241 | ПВСнг 4х1,0 провід | 4 x 1,0 | 7,14 | 87,47 |
| KUc31-2415 | ПВСнг 4х1,5 провід | 4 x 1,5 | 8,41 | 123,03 |
| KUc31-2425 | ПВСнг 4х2,5 провід | 4 x 2,5 | 10,19 | 187,37 |
| KUc31-244 | ПВСнг 4х4,0 провід | 4 x 4,0 | 11,65 | 267,22 |
| KUc31-246 | ПВСнг 4х6,0 провід | 4 x 6,0 | 14,09 | 389,54 |
| KUc31-2410 | ПВСнг 4х10,0 провід | 4 x 10 | 18,81 | 673,52 |
| KUc31-2416 | ПВСнг 4х16,0 провід | 4 x 16 | 21,96 | 954,83 |
| 5 x 0,5 | 7,00 | 75,97 | ||
| KUc31-25075 | ПВСнг 5х0,75 провід | 5 x 0,75 | 7,54 | 92,74 |
| KUc31-251 | ПВСнг 5х1,0 провід | 5 x 1,0 | 7,81 | 106,00 |
| KUc31-2515 | ПВСнг 5х1,5 провід | 5 x 1,5 | 9,29 | 152,60 |
| KUc31-2525 | ПВСнг 5х2,5 провід | 5 x 2,5 | 11,38 | 233,30 |
| KUc31-254 | ПВСнг 5х4,0 провід | 5 x 4,0 | 12,98 | 336,52 |
| KUc31-256 | ПВСнг 5х6,0 провід | 5 x 6,0 | 15,70 | 487,14 |
| KUc31-2510 | ПВСнг 5х10,0 провід | 5 x 10 | 21,11 | 849,13 |
| KUc31-2516 | ПВСнг 5х16,0 провід | 5 x 16 | 24,59 | 1199,36 |
| KUc31-271 | ПВСнг 7х1,0 провід | 7 х 1,0 | ||
| KUc31-2715 | ПВСнг 7х1,5 провід | 7 х 1,5 | ||
| KUc31-2725 | ПВСнг 7х2,5 провід | 7 х 2,5 |
Номінальна напруга, В
| Артикул | Назва | Кількість жил та номінальний переріз, мм² | Номінальні зовнішні розміри, мм | Розрахункова маса 1 км виробу, кг |
| KUc31-3205 | ПВСнг-LS 2х0,5 провід | 2 x 0,5 | 5,40 | 44,29 |
| KUc31-32075 | ПВСнг-LS 2х0,75 провід | 2 x 0,75 | 5,80 | 53,19 |
| KUc31-321 | ПВСнг-LS 2х1,0 провід | 2 x 1,0 | 6,00 | 59,65 |
| KUc31-3215 | ПВСнг-LS 2х1,5 провід | 2 x 1,5 | 7,00 | 82,42 |
| KUc31-3225 | ПВСнг-LS 2х2,5 провід | 2 x 2,5 | 8,60 | 127,01 |
| KUc31-324 | ПВСнг-LS 2х4,0 провід | 2 x 4,0 | 9,84 | 177,46 |
| KUc31-326 | ПВСнг-LS 2х6,0 провід | 2 x 6,0 | 12,10 | 266,39 |
| KUc31-3210 | ПВСнг-LS 2х10,0 провід | 2 x 10 | 16,12 | 461,28 |
| 2 x 16 | 18,80 | 645,27 | ||
| 3 x 0,5 | 5,90 | 54,52 | ||
| KUc31-33075 | ПВСнг-LS 3х0,75 провід | 3 x 0,75 | 6,13 | 62,56 |
| KUc31-331 | ПВСнг-LS 3х1,0 провід | 3 x 1,0 | 6,35 | 71,11 |
| KUc31-3315 | ПВСнг-LS 3х1,5 провід | 3 x 1,5 | 7,61 | 102,55 |
| KUc31-3325 | ПВСнг-LS 3х2,5 провід | 3 x 2,5 | 9,11 | 153,00 |
| KUc31-334 | ПВСнг-LS 3х4,0 провід | 3 x 4,0 | 10,43 | 217,19 |
| KUc31-336 | ПВСнг-LS 3х6,0 провід | 3 x 6,0 | 12,83 | 325,13 |
| KUc31-3310 | ПВСнг-LS 3х10,0 провід | 3 x 10 | 17,10 | 561,23 |
| 3 x 16 | 19,96 | 790,48 | ||
| 4 x 0,5 | 6,42 | 64,75 | ||
| KUc31-34075 | ПВСнг-LS 4х0,75 провід | 4 x 0,75 | 6,71 | 75,28 |
| KUc31-341 | ПВСнг-LS 4х1,0 провід | 4 x 1,0 | 7,14 | 89,85 |
| KUc31-3415 | ПВСнг-LS 4х1,5 провід | 4 x 1,5 | 8,41 | 126,24 |
| KUc31-3425 | ПВСнг-LS 4х2,5 провід | 4 x 2,5 | 10,19 | 192,27 |
| KUc31-344 | ПВСнг-LS 4х4,0 провід | 4 x 4,0 | 11,65 | 273,03 |
| KUc31-346 | ПВСнг-LS 4х6,0 провід | 4 x 6,0 | 14,09 | 398,52 |
| KUc31-3410 | ПВСнг-LS 4х10,0 провід | 4 x 10 | 18,81 | 688,64 |
| KUc31-3416 | ПВСнг-LS 4х16,0 провід | 4 x 16 | 21,96 | 973,25 |
| 5 x 0,5 | 7,00 | 78,48 | ||
| KUc31-35075 | ПВСнг-LS 5х0,75 провід | 5 x 0,75 | 7,54 | 95,48 |
| KUc31-351 | ПВСнг-LS 5х1,0 провід | 5 x 1,0 | 7,81 | 108,94 |
| KUc31-3515 | ПВСнг-LS 5х1,5 провід | 5 x 1,5 | 9,29 | 156,57 |
| KUc31-3525 | ПВСнг-LS 5х2,5 провід | 5 x 2,5 | 11,38 | 239,38 |
| KUc31-354 | ПВСнг-LS 5х4,0 провід | 5 x 4,0 | 12,98 | 343,72 |
| KUc31-356 | ПВСнг-LS 5х6,0 провід | 5 x 6,0 | 15,70 | 498,59 |
| KUc31-3510 | ПВСнг-LS 5х10,0 провід | 5 x 10 | 21,11 | 867,94 |
| KUc31-3516 | ПВСнг-LS 5х16,0 провід | 5 x 16 | 24,59 | 1222,24 |
| KUc31-371 | ПВСнг-LS 7х1,0 провід | 7 x 1,0 | ||
| KUc31-3715 | ПВСнг-LS 7х1,5 провід | 7 x 1,5 | ||
| KUc31-3725 | ПВСнг-LS 7х2,5 провід | 7 x 2,5 |
