Дроти для електроустановок
АПВ, АПВнг, АПВнг-LS

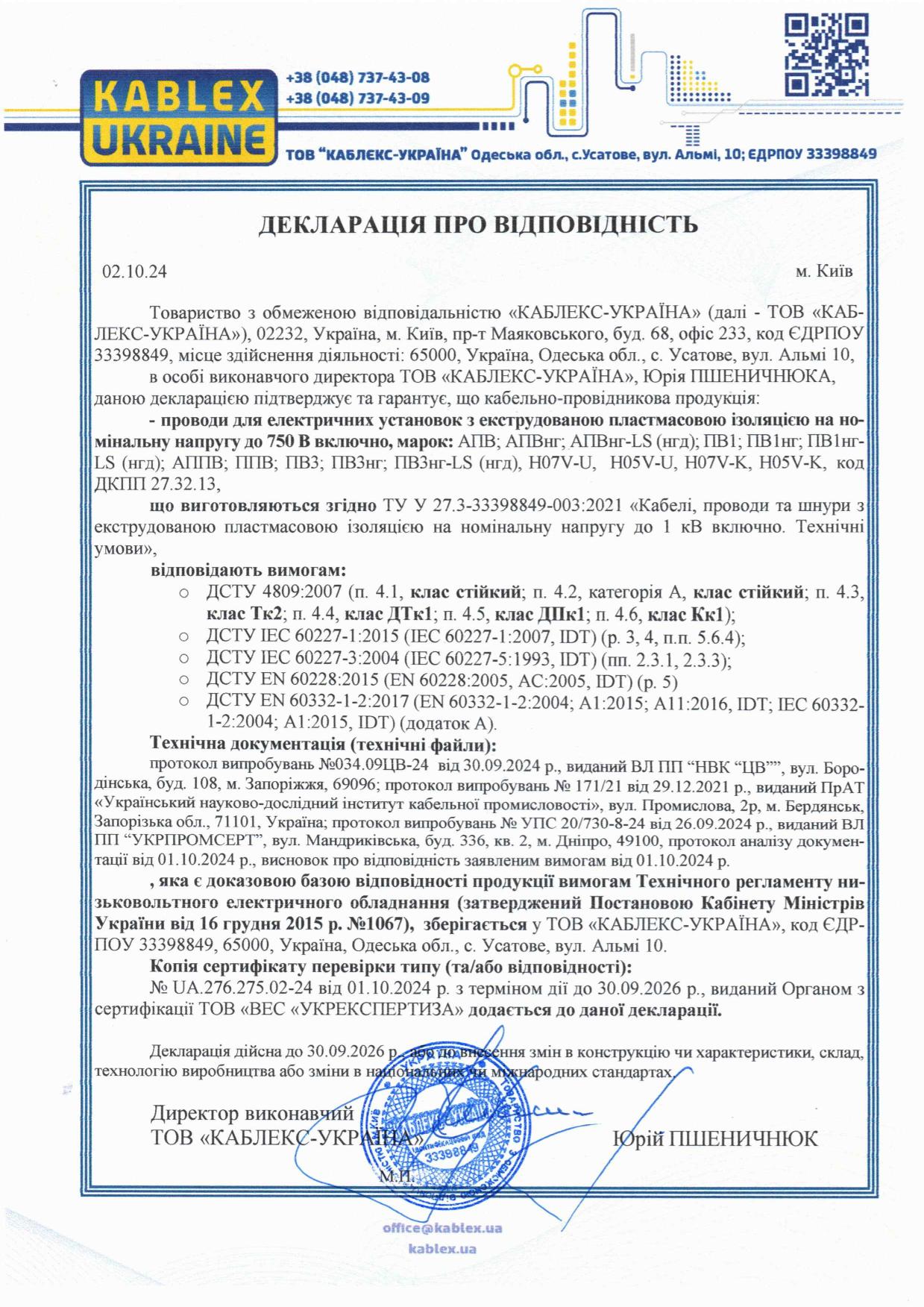

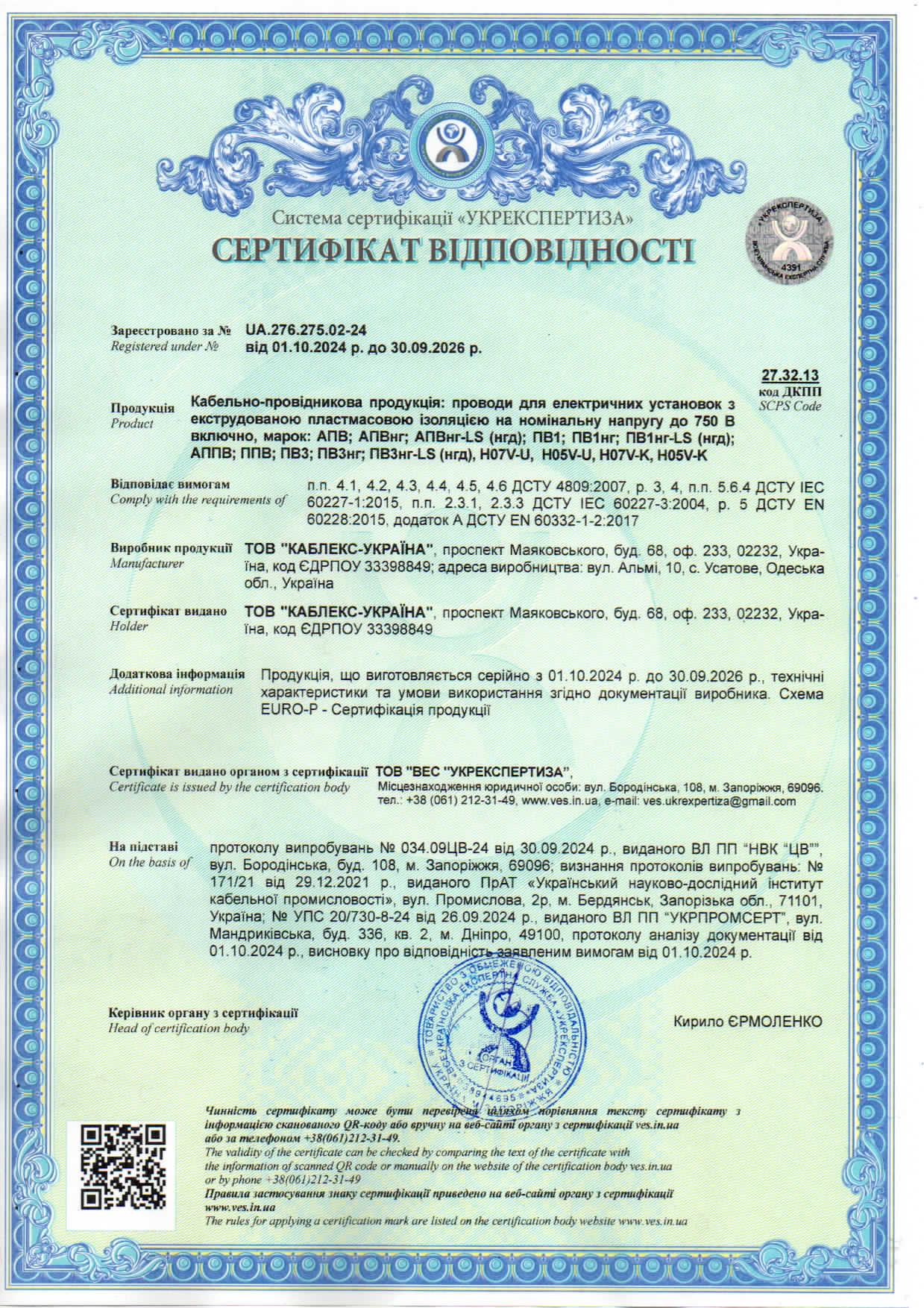

АПВ, АПВнг, АПВнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-3, ДСТУ EN 50525-2-31
Про товар
ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 450 В ВКЛЮЧНО.
ПВ1 — На об'єктах, де потрібно ущільнення кабелів при введенні в електроустаткування, а також для прокладання в землі (траншеях) з низькою корозійною активністю. Не розповсюджує горіння при одиночному прокладанні.
ПВ1нг — Аналогічно кабелям ПВ1, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
ПВ1нг-LS — Аналогічно кабелям ПВ1нг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
АПВ, АПВнг, АПВнг-LS
А – алюмінієва струмопровідна жила;
П – провід;
В – ізоляція із ПВХ-пластикату (вінілу);
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$.
Експлуатаційні показники
- Діапазон робочих температур,°С: -40°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: - 5 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
-
Температура нагріву жил кабелю, °С:
- Мінімальний термін служби – 15 років
- Гарантійний термін експлуатації – 3 років
Конструкція

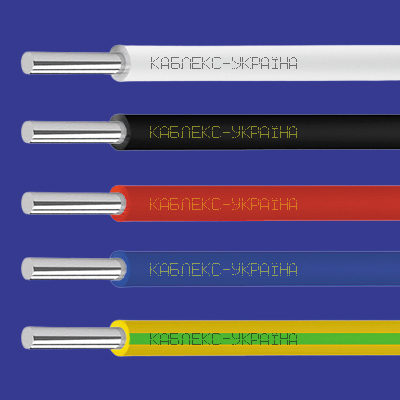

Негнучкий провід для електричних установок типу АПВ виготовляється круглої форми з загальним перерізом алюмінієвої струмопровідної жили від 2,5 мм² до 400 мм² в оболонці різноманітного кольору за погодженням із Замовником.
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
---|---|---|
АПВ, АПВнг, АПВнг-LS |
1 | 2,5 - 400
|
Опис
При покупці кабелю слід враховувати такі показники:
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
|
Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
Допустимі струми короткого замикання кабелів
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
Артикул | Назва | Номінальний переріз жили, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
0,5 | 1,99 | 8,11 | ||
0,75 | 2,18 | 11,00 | ||
1,0 | 2,30 | 13,08 | ||
1,5 | 2,74 | 18,96 | ||
KUa111-1125 | АПВ-1 2,5 провід | 2,5 | 3,33 | 29,95 |
KUa111-114 | АПВ-1 4,0 провід | 4,0 | 3,80 | 44,57 |
KUa111-116 | АПВ-1 6,0 провід | 6,0 | 4,30 | 63,50 |
KUa111-1110 | АПВ-1 10,0 провід | 10 | 5,49 | 105,01 |
16 | 7,01 | 168,11 | ||
25 | 8,67 | 260,27 | ||
35 | 9,78 | 350,35 | ||
50 | 11,68 | 503,77 | ||
70 | 13,15 | 669,55 | ||
95 | 15,50 | 919,13 | ||
120 | 19,00 | 1157,88 | ||
150 | 12,52 | 1416,53 | ||
185 | 21,22 | 1768,41 | ||
Номінальна напруга, кВ
Артикул | Назва | Номінальний переріз жили, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
0,5 | 1,99 | 8,64 | ||
0,75 | 2,18 | 11,59 | ||
1,0 | 2,30 | 13,72 | ||
1,5 | 2,74 | 19,86 | ||
KUa111-2125 | АПВ нг 2,5 провід | 2,5 | 3,33 | 31,22 |
KUa111-214 | АПВ нг 4,0 провід | 4,0 | 3,80 | 46,07 |
KUa111-216 | АПВ нг 6,0 провід | 6,0 | 4,30 | 65,26 |
KUa111-2110 | АПВ нг 10,0 провід | 10 | 5,49 | 107,83 |
16 | 7,01 | 172,04 | ||
25 | 8,67 | 266,12 | ||
35 | 9,78 | 357,07 | ||
50 | 11,68 | 513,17 | ||
70 | 13,15 | 680,29 | ||
95 | 15,50 | 933,65 | ||
120 | 19,00 | 1174,11 | ||
150 | 12,52 | 1436,75 | ||
185 | 21,22 | 1793,51 |
Номінальна напруга, кВ
Артикул | Назва | Номінальний переріз жили, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
0,5 | 1,99 | 8,64 | ||
0,75 | 2,18 | 11,59 | ||
1,0 | 2,30 | 13,72 | ||
1,5 | 2,74 | 19,86 | ||
KUa111-3125 | АПВ нг-LS 2,5 провід | 2,5 | 3,33 | 31,22 |
KUa111-314 | АПВ нг-LS 4,0 провід | 4,0 | 3,80 | 46,07 |
KUa111-316 | АПВ нг-LS 6,0 провід | 6,0 | 4,30 | 65,26 |
KUa111-3110 | АПВ нг-LS 10,0 провід | 10 | 5,49 | 107,83 |
16 | 7,01 | 172,04 | ||
25 | 8,67 | 266,12 | ||
35 | 9,78 | 357,07 | ||
50 | 11,68 | 513,17 | ||
70 | 13,15 | 680,29 | ||
95 | 15,50 | 933,65 | ||
120 | 19,00 | 1174,11 | ||
150 | 12,52 | 1436,75 | ||
185 | 21,22 | 1793,51 |
