Кабелі контрольні
КВВГз, КВВГзнг, КВВГзнг-LS

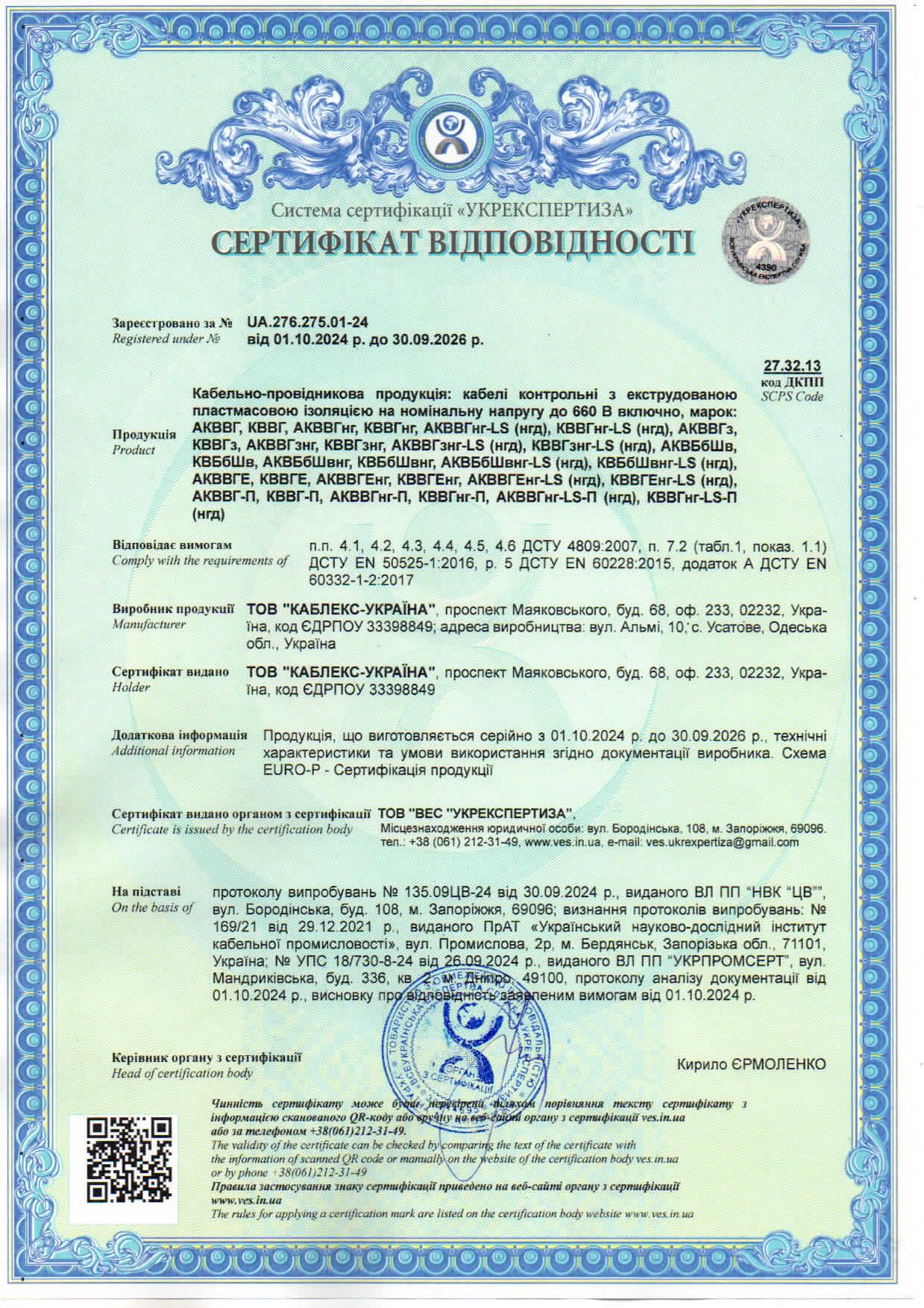

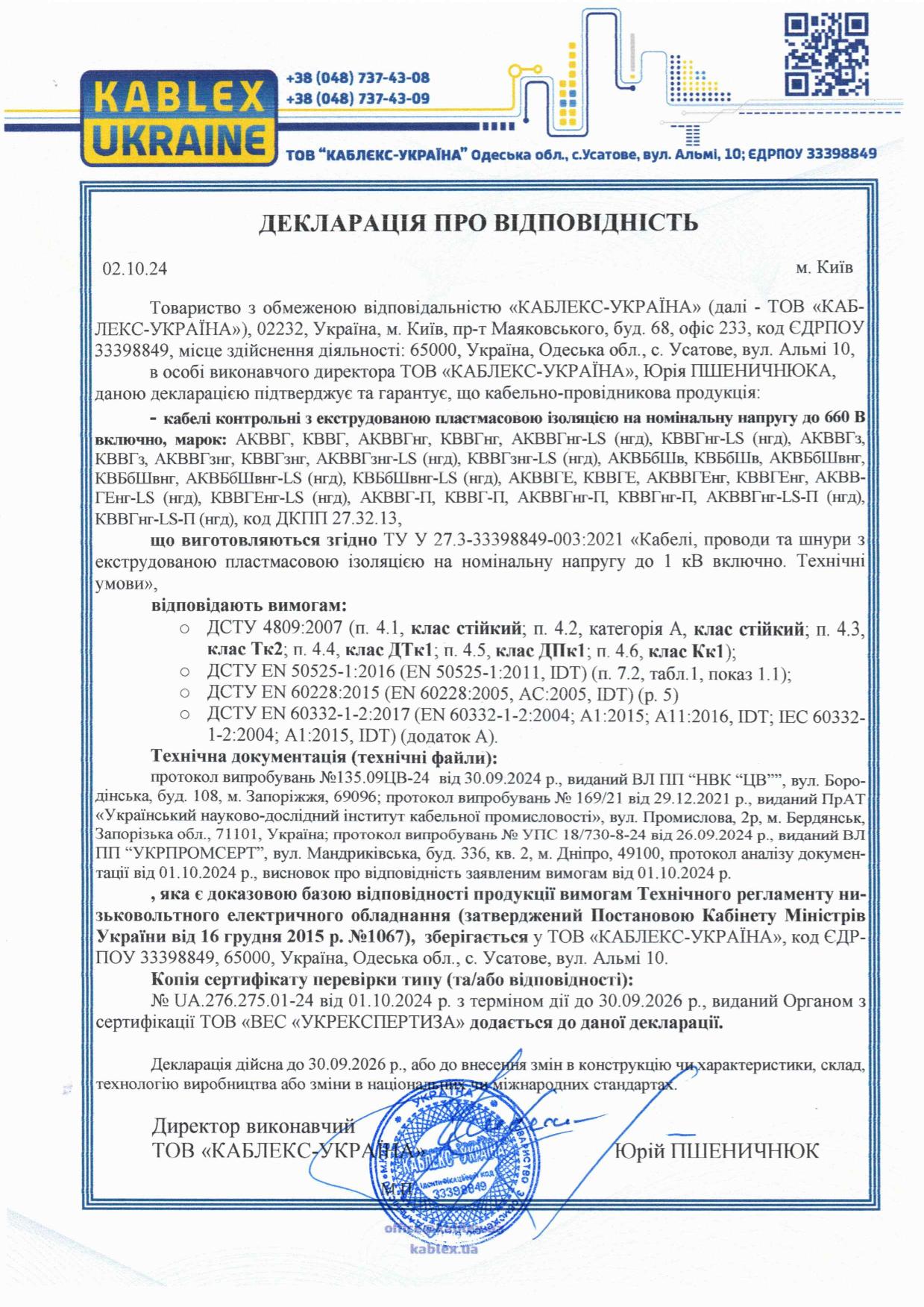

КВВГз, КВВГзнг, КВВГзнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ HD 21.4 S2

Про товар

КАБЕЛІ КОНТРОЛЬНІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 660 В ВКЛЮЧНО.

КВВГз — На об'єктах, де потрібно ущільнення кабелів при введенні в електроустаткування, а також для прокладання в землі (траншеях) з низькою корозійною активністю. Не розповсюджує горіння при одиночному прокладанні.

КВВГзнг — Аналогічно кабелям КВВГз, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).

КВВГзнг-LS — Аналогічно кабелям КВВГзнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.



Пожежна безпека

      ДСТУ 4809:

  • без індексів «нг» та «нг-LS»

          - ПБ 100000000

  • з індексом «нг»

          - ПБ 120000000

  • з індексом «нг-LS»

         - ПБ 122111000

Розшифровка кабелів
КВВГз, КВВГзнг, КВВГзнг‑LS

Відсутність літери «А» на початку - мідні струмопровідні жили;

К – кабель контрольний;

В – ізоляція із ПВХ-пластикату (вінілу);

В – оболонка із ПВХ-пластикату (вінілу);

Г – відсутність броні (голий);

з - заповнення простору між жилами з матеріалу оболонки;

нг – нерозповсюджує горіння при груповому прокладанні;

LS(нгд) – низьке димогазовиділення при горінні та тлінні$.



Експлуатаційні показники

  • Діапазон робочих температур,°С: -50°С до +50°С
  • Температура прокладання та монтажу кабелю, не нижче: -15 °С
  • Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
  • Мінімальний радіус вигину при прокладанні кабелю:  - 6 зовнішніх діаметрів.
  • Будівельна довжина кабелю не менше: за погодженням;

  • Мінімальний термін служби – 25 років
  • Гарантійний термін експлуатації – 3 років


Конструкція

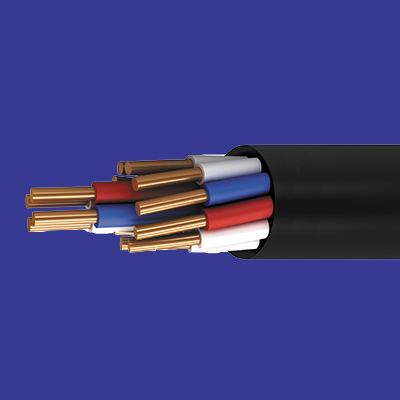

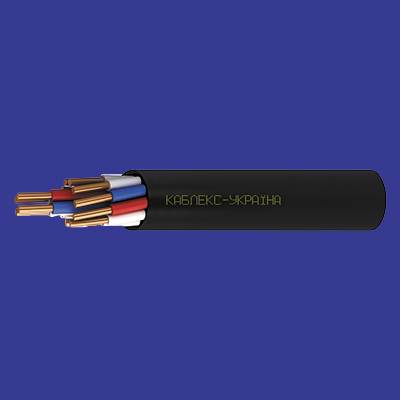

Контрольний ущільнений кабель типу КВВГз виготовляється круглої форми з загальним перерізом мідних струмопровідних жил від 0,75 мм² до 6 мм² з заповненим простором між скрученими ізольованими жилами та в оболонці чорного кольору.

Марка

кабелю

Кількість жил

Переріз основних жил, мм²

КВВГз,

КВВГзнг,

КВВГзнг-LS
4, 5, 7, 10 0,75 - 6
14, 19, 27, 37 0,75 - 2,5

Опис

При покупці кабелю слід враховувати такі показники:


Сфера застосування Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.

Перетин або сумарна потужність навантаження Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.

Номінальна напруга Цей показник залежить від товщини та якості ізолюючого шару.

Категорія гнучкості жили Вона важлива під час прокладання виробу в малогабаритних просторах.
