Кабелі контрольні
КВВГЕ, КВВГЕнг, КВВГЕнг-LS
КВВГЕ, КВВГЕнг, КВВГЕнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ HD 21.4 S2
Про товар
КАБЕЛІ КОНТРОЛЬНІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 660 В ВКЛЮЧНО.
КВВГЕ — На об'єктах, де потрібно ущільнення кабелів при введенні в електроустаткування, а також для прокладання в землі (траншеях) з низькою корозійною активністю. Не розповсюджує горіння при одиночному прокладанні.
КВВГЕнг — Аналогічно кабелям КВВГЕ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
КВВГЕнг-LS — Аналогічно кабелям КВВГЕнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
КВВГЕ, КВВГЕнг, КВВГЕнг‑LS
Відсутність літери «А» на початку - мідні струмопровідні жили;
К – кабель контрольний;
В – ізоляція із ПВХ-пластикату (вінілу);
В – оболонка із ПВХ-пластикату (вінілу);
Г – відсутність броні (голий);
Е – екран з мідної фольги;
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$.
Експлуатаційні показники
- Діапазон робочих температур,°С: -50°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: - 6 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
- Мінімальний термін служби – 25 років
- Гарантійний термін експлуатації – 3 років.
Конструкція

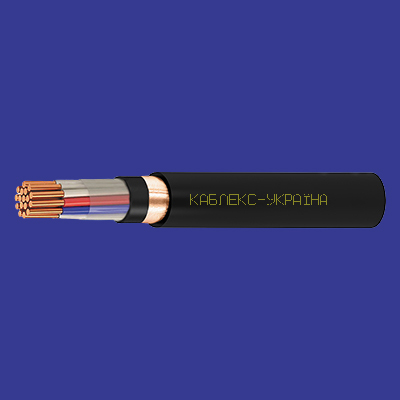

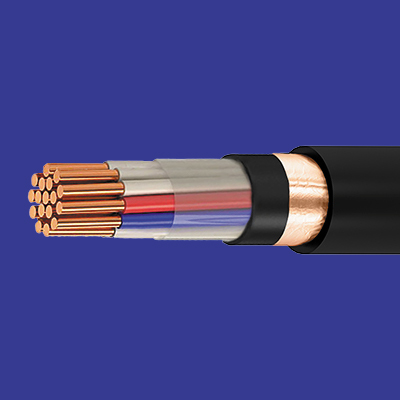

Контрольний екранований кабель типу КВВГЕ виготовляється круглої форми з загальним перерізом мідних струмопровідних жил від 0,75 мм² до 6 мм² з екраном з мідної фольги та в оболонці чорного кольору.
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
КВВГЕ, КВВГЕнг, КВВГЕнг-LS |
4, 5, 7, 10 | 0,75 - 6
|
| 14, 19, 27, 37 | 0,75 - 2,5
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 4 x 0,75 | 7,88 | 86,17 | ||
| 4 x 1,0 | 8,17 | 96,31 | ||
| 4 x 1,5 | 9,35 | 131,86 | ||
| 4 x 2,5 | 10,29 | 176,93 | ||
| 4 x 4,0 | 11,91 | 252,18 | ||
| 4 x 6,0 | 13,11 | 336,39 | ||
| 5 x 0,75 | 9,12 | 113,65 | ||
| 5 x 1,0 | 9,44 | 126,55 | ||
| 5 x 1,5 | 10,09 | 155,37 | ||
| 5 x 2,5 | 11,14 | 210,78 | ||
| 5 x 4,0 | 12,95 | 303,23 | ||
| 5 x 6,0 | 14,30 | 417,54 | ||
| 7 x 0,75 | 9,77 | 141,84 | ||
| 7 x 1,0 | 10,13 | 159,39 | ||
| 7 x 1,5 | 10,85 | 198,80 | ||
| 7 x 2,5 | 12,02 | 275,03 | ||
| 7 x 4,0 | 14,03 | 402,11 | ||
| 7 x 6,0 | 15,53 | 546,77 | ||
| 10 x 0,75 | 11,95 | 192,07 | ||
| 10 x 1,0 | 12,43 | 216,89 | ||
| 10 x 1,5 | 13,39 | 272,66 | ||
| 10 x 2,5 | 14,95 | 380,71 | ||
| 10 x 4,0 | 17,63 | 560,78 | ||
| 10 x 6,0 | 20,03 | 785,12 | ||
| 14 x 0,75 | 12,84 | 243,61 | ||
| 14 x 1,0 | 13,37 | 277,27 | ||
| 14 x 1,5 | 14,43 | 353,15 | ||
| 14 x 2,5 | 16,15 | 500,86 | ||
| 19 x 0,75 | 14,13 | 309,33 | ||
| 19 x 1,0 | 14,73 | 354,10 | ||
| 19 x 1,5 | 15,93 | 455,27 | ||
| 19 x 2,5 | 17,88 | 652,78 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc24-24075 | КВВГэ нг 4х0,75 кабель | 4 x 0,75 | 7,88 | 90,10 |
| KUc24-241 | КВВГэ нг 4х1,0 кабель | 4 x 1,0 | 8,17 | 100,41 |
| KUc24-2415 | КВВГэ нг 4х1,5 кабель | 4 x 1,5 | 9,35 | 137,63 |
| KUc24-2425 | КВВГэ нг 4х2,5 кабель | 4 x 2,5 | 10,29 | 183,39 |
| KUc24-244 | КВВГэ нг 4х4,0 кабель | 4 x 4,0 | 11,91 | 259,83 |
| KUc24-246 | КВВГэ нг 4х6,0 кабель | 4 x 6,0 | 13,11 | 344,92 |
| KUc24-25075 | КВВГэ нг 5х0,75 кабель | 5 x 0,75 | 9,12 | 119,25 |
| KUc24-251 | КВВГэ нг 5х1,0 кабель | 5 x 1,0 | 9,44 | 132,38 |
| KUc24-2515 | КВВГэ нг 5х1,5 кабель | 5 x 1,5 | 10,09 | 161,68 |
| KUc24-2525 | КВВГэ нг 5х2,5 кабель | 5 x 2,5 | 11,14 | 217,86 |
| KUc24-254 | КВВГэ нг 5х4,0 кабель | 5 x 4,0 | 12,95 | 311,64 |
| KUc24-256 | КВВГэ нг 5х6,0 кабель | 5 x 6,0 | 14,30 | 426,94 |
| KUc24-27075 | КВВГэ нг 7х0,75 кабель | 7 x 0,75 | 9,77 | 147,91 |
| KUc24-271 | КВВГэ нг 7х1,0 кабель | 7 x 1,0 | 10,13 | 165,74 |
| KUc24-2715 | КВВГэ нг 7х1,5 кабель | 7 x 1,5 | 10,85 | 205,67 |
| KUc24-2725 | КВВГэ нг 7х2,5 кабель | 7 x 2,5 | 12,02 | 282,76 |
| KUc24-274 | КВВГэ нг 7х4,0 кабель | 7 x 4,0 | 14,03 | 411,32 |
| KUc24-276 | КВВГэ нг 7х6,0 кабель | 7 x 6,0 | 15,53 | 557,08 |
| KUc24-210075 | КВВГэ нг 10х0,75 кабель | 10 x 0,75 | 11,95 | 199,75 |
| KUc24-2101 | КВВГэ нг 10х1,0 кабель | 10 x 1,0 | 12,43 | 224,92 |
| KUc24-21015 | КВВГэ нг 10х1,5 кабель | 10 x 1,5 | 13,39 | 281,40 |
| KUc24-21025 | КВВГэ нг 10х2,5 кабель | 10 x 2,5 | 14,95 | 390,59 |
| KUc24-214075 | КВВГэ нг 14х0,75 кабель | 14 x 0,75 | 12,84 | 251,95 |
| KUc24-2141 | КВВГэ нг 14х1,0 кабель | 14 x 1,0 | 13,37 | 285,99 |
| KUc24-21415 | КВВГэ нг 14х1,5 кабель | 14 x 1,5 | 14,43 | 362,65 |
| KUc24-21425 | КВВГэ нг 14х2,5 кабель | 14 x 2,5 | 16,15 | 511,62 |
| 19 x 0,75 | 14,13 | 318,61 | ||
| KUc24-2191 | КВВГэ нг 19х1,0 кабель | 19 x 1,0 | 14,73 | 363,82 |
| KUc24-21915 | КВВГэ нг 19х1,5 кабель | 19 x 1,5 | 15,93 | 465,87 |
| KUc24-21925 | КВВГэ нг 19х2,5 кабель | 19 x 2,5 | 17,88 | 664,82 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc24-34075 | КВВГэ нг-LS 4х0,75 кабель | 4 x 0,75 | 7,88 | 92,38 |
| KUc24-341 | КВВГэ нг-LS 4х1,0 кабель | 4 x 1,0 | 8,17 | 102,86 |
| KUc24-3415 | КВВГэ нг-LS 4х1,5 кабель | 4 x 1,5 | 9,35 | 140,50 |
| KUc24-3425 | КВВГэ нг-LS 4х2,5 кабель | 4 x 2,5 | 10,29 | 186,81 |
| KUc24-344 | КВВГэ нг-LS 4х4,0 кабель | 4 x 4,0 | 11,91 | 264,67 |
| KUc24-346 | КВВГэ нг-LS 4х6,0 кабель | 4 x 6,0 | 13,11 | 350,57 |
| KUc24-35075 | КВВГэ нг-LS 5х0,75 кабель | 5 x 0,75 | 9,12 | 122,15 |
| KUc24-351 | КВВГэ нг-LS 5х1,0 кабель | 5 x 1,0 | 9,44 | 135,50 |
| KUc24-3515 | КВВГэ нг-LS 5х1,5 кабель | 5 x 1,5 | 10,09 | 165,20 |
| KUc24-3525 | КВВГэ нг-LS 5х2,5 кабель | 5 x 2,5 | 11,14 | 222,06 |
| KUc24-354 | КВВГэ нг-LS 5х4,0 кабель | 5 x 4,0 | 12,95 | 317,62 |
| KUc24-356 | КВВГэ нг-LS 5х6,0 кабель | 5 x 6,0 | 14,30 | 433,92 |
| KUc24-37075 | КВВГэ нг-LS 7х0,75 кабель | 7 x 0,75 | 9,77 | 151,91 |
| KUc24-371 | КВВГэ нг-LS 7х1,0 кабель | 7 x 1,0 | 10,13 | 170,03 |
| KUc24-3715 | КВВГэ нг-LS 7х1,5 кабель | 7 x 1,5 | 10,85 | 210,54 |
| KUc24-3725 | КВВГэ нг-LS 7х2,5 кабель | 7 x 2,5 | 12,02 | 288,58 |
| KUc24-374 | КВВГэ нг-LS 7х4,0 кабель | 7 x 4,0 | 14,03 | 419,63 |
| KUc24-376 | КВВГэ нг-LS 7х6,0 кабель | 7 x 6,0 | 15,53 | 566,79 |
| KUc24-310075 | КВВГэ нг-LS 10х0,75 кабель | 10 x 0,75 | 11,95 | 205,40 |
| KUc24-3101 | КВВГэ нг-LS 10х1,0 кабель | 10 x 1,0 | 12,43 | 230,99 |
| KUc24-31015 | КВВГэ нг-LS 10х1,5 кабель | 10 x 1,5 | 13,39 | 288,29 |
| KUc24-31025 | КВВГэ нг-LS 10х2,5 кабель | 10 x 2,5 | 14,95 | 398,83 |
| KUc24-314075 | КВВГэ нг-LS 14х0,75 кабель | 14 x 0,75 | 12,84 | 259,69 |
| KUc24-3141 | КВВГэ нг-LS 14х1,0 кабель | 14 x 1,0 | 13,37 | 294,31 |
| KUc24-31415 | КВВГэ нг-LS 14х1,5 кабель | 14 x 1,5 | 14,43 | 372,11 |
| KUc24-31425 | КВВГэ нг-LS 14х2,5 кабель | 14 x 2,5 | 16,15 | 522,94 |
| 19 x 0,75 | 14,13 | 328,99 | ||
| KUc24-3191 | КВВГэ нг-LS 19х1,0 кабель | 19 x 1,0 | 14,73 | 374,97 |
| KUc24-31915 | КВВГэ нг-LS 19х1,5 кабель | 19 x 1,5 | 15,93 | 478,56 |
| KUc24-31925 | КВВГэ нг-LS 19х2,5 кабель | 19 x 2,5 | 17,88 | 680,01 |
