Кабелі контрольні
КВВГ, КВВГнг, КВВГнг-LS
КВВГ, КВВГнг, КВВГнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ HD 21.4 S2
Про товар
КАБЕЛІ КОНТРОЛЬНІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 660 В ВКЛЮЧНО.
КВВГ — На об'єктах, де потрібно ущільнення кабелів при введенні в електроустаткування, а також для прокладання в землі (траншеях) з низькою корозійною активністю. Не розповсюджує горіння при одиночному прокладанні.
КВВГнг — Аналогічно кабелям КВВГ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
КВВГнг-LS — Аналогічно кабелям КВВГнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
КВВГ, КВВГнг, КВВГнг‑LS
Відсутність літери «А» на початку - мідні струмопровідні жили;
К – кабель контрольний;
В – ізоляція із ПВХ-пластикату (вінілу);
В – оболонка із ПВХ-пластикату (вінілу);
Г – відсутність броні (голий);
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$.
Експлуатаційні показники
- Діапазон робочих температур,°С: -50°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: - 6 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
- Мінімальний термін служби – 25 років
- Гарантійний термін експлуатації – 3 років.
Конструкція

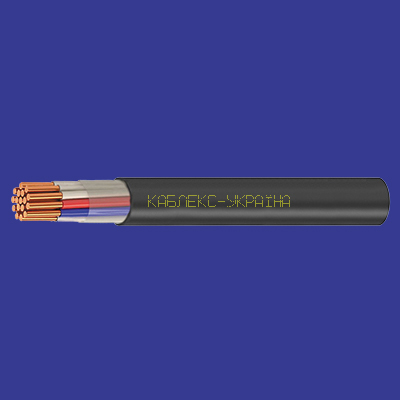

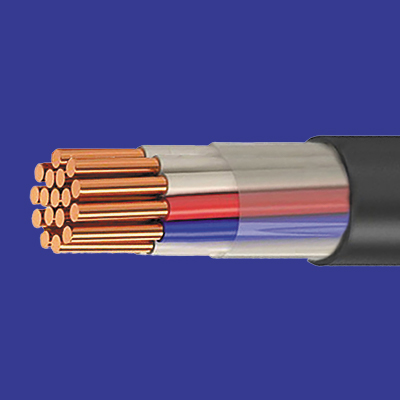

Контрольний кабель типу КВВГ виготовляється круглої форми з загальним перерізом мідних струмопровідних жил від 0,75 мм² до 6 мм² в оболонці чорного кольору.
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
КВВГ, КВВГнг, КВВГнг-LS |
4, 5, 7, 10 | 0,75 - 6
|
| 14, 19, 27, 37 | 0,75 - 2,5
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 4 x 0,75 | 7,65 | 80,66 | ||
| 4 x 1,0 | 7,94 | 90,63 | ||
| 4 x 1,5 | 9,12 | 125,50 | ||
| 4 x 2,5 | 10,06 | 170,00 | ||
| 4 x 4,0 | 11,68 | 244,27 | ||
| 4 x 6,0 | 12,88 | 327,71 | ||
| 5 x 0,75 | 8,29 | 95,25 | ||
| 5 x 1,0 | 9,21 | 120,15 | ||
| 5 x 1,5 | 9,86 | 148,57 | ||
| 5 x 2,5 | 10,91 | 203,33 | ||
| 5 x 4,0 | 12,72 | 294,69 | ||
| 5 x 6,0 | 14,07 | 397,88 | ||
| 7 x 0,75 | 9,54 | 135,24 | ||
| 7 x 1,0 | 9,90 | 152,58 | ||
| 7 x 1,5 | 10,62 | 191,54 | ||
| 7 x 2,5 | 11,79 | 267,04 | ||
| 7 x 4,0 | 13,80 | 392,87 | ||
| 7 x 6,0 | 15,30 | 536,54 | ||
| 10 x 0,75 | 11,72 | 184,21 | ||
| 10 x 1,0 | 12,20 | 208,74 | ||
| 10 x 1,5 | 13,16 | 263,91 | ||
| 10 x 2,5 | 14,72 | 370,97 | ||
| 10 x 4,0 | 17,40 | 549,37 | ||
| 10 x 6,0 | 19,80 | 772,15 | ||
| 14 x 0,75 | 12,61 | 235,21 | ||
| 14 x 1,0 | 13,14 | 268,53 | ||
| 14 x 1,5 | 14,20 | 343,75 | ||
| 14 x 2,5 | 15,92 | 490,34 | ||
| 19 x 0,75 | 13,90 | 300,15 | ||
| 19 x 1,0 | 14,50 | 344,54 | ||
| 19 x 1,5 | 15,70 | 444,94 | ||
| 19 x 2,5 | 17,65 | 641,15 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc21-24075 | КВВГ нг 4х0,75 кабель | 4 x 0,75 | 7,65 | 84,45 |
| KUc21-241 | КВВГ нг 4х1,0 кабель | 4 x 1,0 | 7,94 | 94,59 |
| KUc21-2415 | КВВГ нг 4х1,5 кабель | 4 x 1,5 | 9,12 | 131,10 |
| KUc21-2425 | КВВГ нг 4х2,5 кабель | 4 x 2,5 | 10,06 | 176,29 |
| KUc21-244 | КВВГ нг 4х4,0 кабель | 4 x 4,0 | 11,68 | 251,75 |
| KUc21-246 | КВВГ нг 4х6,0 кабель | 4 x 6,0 | 12,88 | 336,08 |
| KUc21-25075 | КВВГ нг 5х0,75 кабель | 5 x 0,75 | 8,29 | 99,41 |
| KUc21-251 | КВВГ нг 5х1,0 кабель | 5 x 1,0 | 9,21 | 125,82 |
| KUc21-2515 | КВВГ нг 5х1,5 кабель | 5 x 1,5 | 9,86 | 154,71 |
| KUc21-2525 | КВВГ нг 5х2,5 кабель | 5 x 2,5 | 10,91 | 210,25 |
| KUc21-254 | КВВГ нг 5х4,0 кабель | 5 x 4,0 | 12,72 | 302,93 |
| KUc21-256 | КВВГ нг 5х6,0 кабель | 5 x 6,0 | 14,07 | 407,11 |
| KUc21-27075 | КВВГ нг 7х0,75 кабель | 7 x 0,75 | 9,54 | 141,15 |
| KUc21-271 | КВВГ нг 7х1,0 кабель | 7 x 1,0 | 9,90 | 158,75 |
| KUc21-2715 | КВВГ нг 7х1,5 кабель | 7 x 1,5 | 10,62 | 198,24 |
| KUc21-2725 | КВВГ нг 7х2,5 кабель | 7 x 2,5 | 11,79 | 274,60 |
| KUc21-274 | КВВГ нг 7х4,0 кабель | 7 x 4,0 | 13,80 | 401,91 |
| 7 x 6,0 | 15,30 | 546,67 | ||
| KUc21-210075 | КВВГ нг 10х0,75 кабель | 10 x 0,75 | 11,72 | 191,72 |
| KUc21-2101 | КВВГ нг 10х1,0 кабель | 10 x 1,0 | 12,20 | 216,60 |
| KUc21-21015 | КВВГ нг 10х1,5 кабель | 10 x 1,5 | 13,16 | 272,48 |
| KUc21-21025 | КВВГ нг 10х2,5 кабель | 10 x 2,5 | 14,72 | 380,69 |
| 10 x 4,0 | 17,40 | |||
| 10 x 6,0 | 19,80 | |||
| 14 x 0,75 | 12,61 | |||
| KUc21-2141 | КВВГ нг 14х1,0 кабель | 14 x 1,0 | 13,14 | 277,09 |
| KUc21-21415 | КВВГ нг 14х1,5 кабель | 14 x 1,5 | 14,20 | 353,08 |
| KUc21-21425 | КВВГ нг 14х2,5 кабель | 14 x 2,5 | 15,92 | 500,93 |
| 19 x 0,75 | 13,90 | |||
| KUc21-2191 | КВВГ нг 19х1,0 кабель | 19 x 1,0 | 14,50 | 354,09 |
| KUc21-21915 | КВВГ нг 19х1,5 кабель | 19 x 1,5 | 15,70 | 455,37 |
| KUc21-21925 | КВВГ нг 19х2,5 кабель | 19 x 2,5 | 17,65 | 653,02 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc21-34075 | КВВГ нг-LS 4х0,75 кабель | 4 x 0,75 | 7,65 | 86,73 |
| KUc21-341 | КВВГ нг-LS 4х1,0 кабель | 4 x 1,0 | 7,94 | 97,03 |
| KUc21-3415 | КВВГ нг-LS 4х1,5 кабель | 4 x 1,5 | 9,12 | 133,96 |
| KUc21-3425 | КВВГ нг-LS 4х2,5 кабель | 4 x 2,5 | 10,06 | 179,70 |
| KUc21-344 | КВВГ нг-LS 4х4,0 кабель | 4 x 4,0 | 11,68 | 256,58 |
| KUc21-346 | КВВГ нг-LS 4х6,0 кабель | 4 x 6,0 | 12,88 | 341,72 |
| KUc21-35075 | КВВГ нг-LS 5х0,75 кабель | 5 x 0,75 | 8,29 | 102,22 |
| KUc21-351 | КВВГ нг-LS 5х1,0 кабель | 5 x 1,0 | 9,21 | 128,92 |
| KUc21-3515 | КВВГ нг-LS 5х1,5 кабель | 5 x 1,5 | 9,86 | 158,23 |
| KUc21-3525 | КВВГ нг-LS 5х2,5 кабель | 5 x 2,5 | 10,91 | 214,44 |
| KUc21-354 | КВВГ нг-LS 5х4,0 кабель | 5 x 4,0 | 12,72 | 308,90 |
| KUc21-356 | КВВГ нг-LS 5х6,0 кабель | 5 x 6,0 | 14,07 | 414,08 |
| KUc21-37075 | КВВГ нг-LS 7х0,75 кабель | 7 x 0,75 | 9,54 | 145,14 |
| KUc21-371 | КВВГ нг-LS 7х1,0 кабель | 7 x 1,0 | 9,90 | 163,03 |
| KUc21-3715 | КВВГ нг-LS 7х1,5 кабель | 7 x 1,5 | 10,62 | 203,11 |
| KUc21-3725 | КВВГ нг-LS 7х2,5 кабель | 7 x 2,5 | 11,79 | 280,41 |
| KUc21-374 | КВВГ нг-LS 7х4,0 кабель | 7 x 4,0 | 13,80 | 410,21 |
| 7 x 6,0 | 15,30 | 556,38 | ||
| KUc21-310075 | КВВГ нг-LS 10х0,75 кабель | 10 x 0,75 | 11,72 | 197,36 |
| KUc21-3101 | КВВГ нг-LS 10х1,0 кабель | 10 x 1,0 | 12,20 | 222,65 |
| KUc21-31015 | КВВГ нг-LS 10х1,5 кабель | 10 x 1,5 | 13,16 | 279,36 |
| KUc21-31025 | КВВГ нг-LS 10х2,5 кабель | 10 x 2,5 | 14,72 | 388,91 |
| 10 x 4,0 | 17,40 | 572,83 | ||
| 10 x 6,0 | 19,80 | 801,13 | ||
| 14 x 0,75 | 12,61 | 251,11 | ||
| KUc21-3141 | КВВГ нг-LS 14х1,0 кабель | 14 x 1,0 | 13,14 | 285,39 |
| KUc21-31415 | КВВГ нг-LS 14х1,5 кабель | 14 x 1,5 | 14,20 | 362,53 |
| KUc21-31425 | КВВГ нг-LS 14х2,5 кабель | 14 x 2,5 | 15,92 | 512,24 |
| 19 x 0,75 | 13,90 | 319,63 | ||
| KUc21-3191 | КВВГ нг-LS 19х1,0 кабель | 19 x 1,0 | 14,50 | 365,23 |
| KUc21-31915 | КВВГ нг-LS 19х1,5 кабель | 19 x 1,5 | 15,70 | 468,05 |
| KUc21-31925 | КВВГ нг-LS 19х2,5 кабель | 19 x 2,5 | 17,65 | 668,20 |
