Кабелі контрольні
КВБбШв, КВБбШвнг, КВБбШвнг‑LS
КВБбШв, КВБбШвнг, КВБбШвнг‑LS ТУ У 27.3-33398849-003:2021, ДСТУ HD 21.4 S2
Про товар
КАБЕЛІ КОНТРОЛЬНІ З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 660 В ВКЛЮЧНО.
КВБбШв —У приміщеннях, кабельних спорудах, тунелях, каналах, придатний для підземного прокладання (в грунті/траншеях) та на відкритому повітрі де потрібен захист від механічних пошкоджень у процесі експлуатації, без значних розтягуючих зусиль. Не розповсюджує горіння при одиночному прокладанні.
КВБбШвнг — Аналогічно кабелям КВБбШв, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
КВБбШвнг-LS — Аналогічно кабелям КВБбШвнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
КВБбШв, КВБбШвнг, КВБбШвнг‑LS
Відсутність літери «А» на початку - мідні струмопровідні жили;
К – кабель контрольний;
В – ізоляція із ПВХ-пластикату (вінілу);
поясна ізоляція із синтетичної плівки;
внутрішня оболонка із ПВХ-пластикату;
Бб – броня з двох сталевих стрічок, без підкладки;
Шв – випресований полівінілхлоридний захисний шланг;
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$.
Експлуатаційні показники
- Діапазон робочих температур,°С: -50°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: - 6 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
- Мінімальний термін служби – 25 років
- Гарантійний термін експлуатації – 3 років.
Конструкція

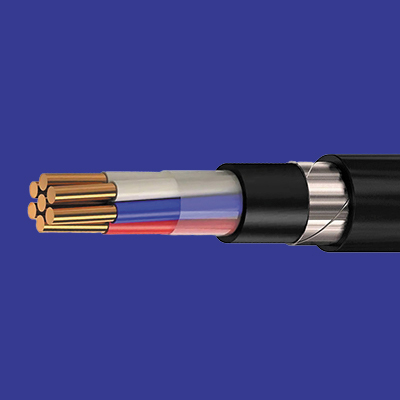

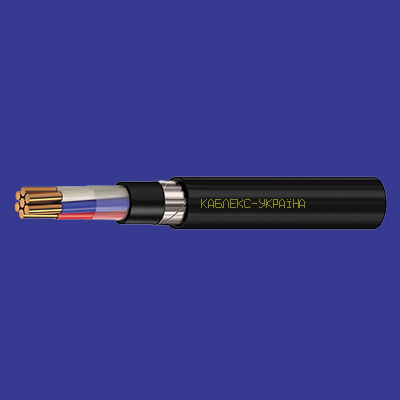

Контрольний броньований кабель типу КВБбШв виготовляється круглої форми з загальним перерізом мідних струмопровідних жил від 0,75 мм² до 6 мм² із захисним покривом у вигляді броні з двох сталевих стрічок накладених з перекриттям без підкладки та в оболонці чорного кольору.
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
КВБбШв, КВБбШвнг, КВБбШвнг-LS |
4, 5, 7, 10 | 0,75 - 6
|
| 14, 19, 27, 37 | 0,75 - 2,5
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 4 x 0,75 | 11,65 | 220,39 | ||
| 4 x 0,1 | 11,94 | 234,98 | ||
| 4 x 1,5 | 12,52 | 266,58 | ||
| 4 x 2,5 | 13,46 | 324,78 | ||
| 4 x 4,0 | 15,24 | 442,69 | ||
| 4 x 6,0 | 16,44 | 545,74 | ||
| 5 x 0,75 | 12,29 | 245,09 | ||
| 5 x 1,0 | 12,61 | 262,52 | ||
| 5 x 1,5 | 13,26 | 300,39 | ||
| 5 x 2,5 | 14,31 | 370,51 | ||
| 5 x 4,0 | 16,28 | 510,09 | ||
| 5 x 6,0 | 18,23 | 675,66 | ||
| 7 x 0,75 | 12,94 | 282,42 | ||
| 7 x 1,0 | 13,30 | 305,01 | ||
| 7 x 1,5 | 14,02 | 354,47 | ||
| 7 x 2,5 | 15,35 | 467,32 | ||
| 7 x 4,0 | 17,96 | 655,63 | ||
| 7 x 6,0 | 19,46 | 825,83 | ||
| 10 x 0,75 | 15,28 | 383,35 | ||
| 10 x 1,0 | 15,76 | 415,68 | ||
| 10 x 1,5 | 16,72 | 486,47 | ||
| 10 x 2,5 | 18,88 | 650,01 | ||
| 10 x 4,0 | 21,56 | 875,80 | ||
| 10 x 6,0 | 24,36 | 1163,91 | ||
| 14 x 0,75 | 16,17 | 448,88 | ||
| 14 x 1,0 | 16,70 | 490,82 | ||
| 14 x 1,5 | 18,36 | 613,61 | ||
| 14 x 2,5 | 20,08 | 790,62 | ||
| 19 x 0,75 | 18,06 | 564,68 | ||
| 19 x 1,0 | 18,66 | 619,68 | ||
| 19 x 1,5 | 19,86 | 741,30 | ||
| 19 x 2,5 | 21,81 | 972,01 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 4 x 0,75 | 11,65 | 229,08 | ||
| KUc23-241 | КВБбШв нг 4х1,0 кабель | 4 x 1,0 | 11,94 | 243,92 |
| KUc23-2415 | КВБбШв нг 4х1,5 кабель | 4 x 1,5 | 12,52 | 276,03 |
| KUc23-2425 | КВБбШв нг 4х2,5 кабель | 4 x 2,5 | 13,46 | 335,07 |
| KUc23-244 | КВБбШв нг 4х4,0 кабель | 4 x 4,0 | 15,24 | 454,54 |
| KUc23-246 | КВБбШв нг 4х6,0 кабель | 4 x 6,0 | 16,44 | 558,65 |
| 5 x 0,75 | 12,29 | 254,34 | ||
| KUc23-251 | КВБбШв нг 5х1,0 кабель | 5 x 1,0 | 12,61 | 272,05 |
| KUc23-2515 | КВБбШв нг 5х1,5 кабель | 5 x 1,5 | 13,26 | 310,50 |
| KUc23-2525 | КВБбШв нг 5х2,5 кабель | 5 x 2,5 | 14,31 | 381,54 |
| KUc23-254 | КВБбШв нг 5х4,0 кабель | 5 x 4,0 | 16,28 | 522,86 |
| KUc23-256 | КВБбШв нг 5х6,0 кабель | 5 x 6,0 | 18,23 | 690,15 |
| 7 x 0,75 | 12,94 | 292,25 | ||
| KUc23-271 | КВБбШв нг 7х1,0 кабель | 7 x 1,0 | 13,30 | 315,15 |
| KUc23-2715 | КВБбШв нг 7х1,5 кабель | 7 x 1,5 | 14,02 | 365,25 |
| KUc23-2725 | КВБбШв нг 7х2,5 кабель | 7 x 2,5 | 15,35 | 479,26 |
| KUc23-274 | КВБбШв нг 7х4,0 кабель | 7 x 4,0 | 17,96 | 669,88 |
| KUc23-276 | КВБбШв нг 7х6,0 кабель | 7 x 6,0 | 19,46 | 841,40 |
| 10 x 0,75 | 15,28 | 395,23 | ||
| KUc23-2101 | КВБбШв нг 10х1,0 кабель | 10 x 1,0 | 15,76 | 427,99 |
| KUc23-21015 | КВБбШв нг 10х1,5 кабель | 10 x 1,5 | 16,72 | 499,63 |
| KUc23-21025 | КВБбШв нг 10х2,5 кабель | 10 x 2,5 | 18,88 | 665,07 |
| 10 x 4,0 | 21,56 | 893,22 | ||
| 10 x 6,0 | 24,36 | 1185,82 | ||
| 14 x 0,75 | 16,17 | 461,56 | ||
| KUc23-2141 | КВБбШв нг 14х1,0 кабель | 14 x 1,0 | 16,70 | 503,96 |
| KUc23-21415 | КВБбШв нг 14х1,5 кабель | 14 x 1,5 | 18,36 | 628,21 |
| KUc23-21425 | КВБбШв нг 14х2,5 кабель | 14 x 2,5 | 20,08 | 806,74 |
| 19 x 0,75 | 18,06 | 579,02 | ||
| 19 x 1,0 | 18,66 | 634,55 | ||
| 19 x 1,5 | 19,86 | 757,23 | ||
| 19 x 2,5 | 21,81 | 989,65 |
Номінальна напруга, кВ
| Артикул | Назва | Кількість жил та номінальний переріз, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| 4 x 0,75 | 11,65 | 231,68 | ||
| KUc23-341 | КВБбШв нг-LS 4х1,0 кабель | 4 x 1,0 | 11,94 | 246,70 |
| KUc23-3415 | КВБбШв нг-LS 4х1,5 кабель | 4 x 1,5 | 12,52 | 279,15 |
| KUc23-3425 | КВБбШв нг-LS 4х2,5 кабель | 4 x 2,5 | 13,46 | 338,74 |
| KUc23-344 | КВБбШв нг-LS 4х4,0 кабель | 4 x 4,0 | 15,24 | 459,66 |
| KUc23-346 | КВБбШв нг-LS 4х6,0 кабель | 4 x 6,0 | 16,44 | 564,59 |
| 5 x 0,75 | 12,29 | 257,49 | ||
| KUc23-351 | КВБбШв нг-LS 5х1,0 кабель | 5 x 1,0 | 12,61 | 275,41 |
| KUc23-3515 | КВБбШв нг-LS 5х1,5 кабель | 5 x 1,5 | 13,26 | 314,28 |
| KUc23-3525 | КВБбШв нг-LS 5х2,5 кабель | 5 x 2,5 | 14,31 | 386,01 |
| KUc23-354 | КВБбШв нг-LS 5х4,0 кабель | 5 x 4,0 | 16,28 | 529,13 |
| KUc23-356 | КВБбШв нг-LS 5х6,0 кабель | 5 x 6,0 | 18,23 | 697,46 |
| 7 x 0,75 | 12,94 | 296,50 | ||
| KUc23-371 | КВБбШв нг-LS 7х1,0 кабель | 7 x 1,0 | 13,30 | 319,70 |
| KUc23-3715 | КВБбШв нг-LS 7х1,5 кабель | 7 x 1,5 | 14,02 | 370,38 |
| KUc23-3725 | КВБбШв нг-LS 7х2,5 кабель | 7 x 2,5 | 15,35 | 485,36 |
| KUc23-374 | КВБбШв нг-LS 7х4,0 кабель | 7 x 4,0 | 17,96 | 678,53 |
| KUc23-376 | КВБбШв нг-LS 7х6,0 кабель | 7 x 6,0 | 19,46 | 851,46 |
| 10 x 0,75 | 15,28 | 401,16 | ||
| KUc23-3101 | КВБбШв нг-LS 10х1,0 кабель | 10 x 1,0 | 15,76 | 434,34 |
| KUc23-31015 | КВБбШв нг-LS 10х1,5 кабель | 10 x 1,5 | 16,72 | 506,81 |
| KUc23-31025 | КВБбШв нг-LS 10х2,5 кабель | 10 x 2,5 | 18,88 | 673,64 |
| 10 x 4,0 | 21,56 | 905,38 | ||
| 10 x 6,0 | 24,36 | 1200,17 | ||
| 14 x 0,75 | 16,17 | 469,59 | ||
| KUc23-3141 | КВБбШв нг-LS 14х1,0 кабель | 14 x 1,0 | 16,70 | 512,57 |
| KUc23-31415 | КВБбШв нг-LS 14х1,5 кабель | 14 x 1,5 | 18,36 | 638,01 |
| KUc23-31425 | КВБбШв нг-LS 14х2,5 кабель | 14 x 2,5 | 20,08 | 818,41 |
| 19 x 0,75 | 18,06 | 589,73 | ||
| 19 x 1,0 | 18,66 | 646,04 | ||
| 19 x 1,5 | 19,86 | 770,27 | ||
| 19 x 2,5 | 21,81 | 1005,22 |
