Дроти для електроустановок
ПВ3, ПВ3нг, ПВ3нг-LS
ПВ3, ПВ3нг, ПВ3нг-LS ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-3, ДСТУ EN 50525-2-31
Про товар
ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 450 В ВКЛЮЧНО.
ПВ3 — Для поодинокого прокладання у приміщеннях та кабельних спорудах для монтажу електричних ланцюгів на об’єктах де можливі значні вигини проводу за відсутності небезпеки механічних навантажень. Не розповсюджує горіння при одиночному прокладанні.
ПВ3нг — Аналогічно кабелям ПВ3, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).
ПВ3нг-LS — Аналогічно кабелям ПВ3нг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.
Пожежна безпека
ДСТУ 4809:
- без індексів «нг» та «нг-LS»
- ПБ 100000000
- з індексом «нг»
- ПБ 120000000
- з індексом «нг-LS»
- ПБ 122111000
Розшифровка кабелів
ПВ3, ПВ3нг, ПВ3нг-LS
Відсутність літери «А» на початку - мідні струмопровідні жили;
П – провід;
В – ізоляція із ПВХ-пластикату (вінілу);
3 – гнучка жила;
нг – нерозповсюджує горіння при груповому прокладанні;
LS(нгд) – низьке димогазовиділення при горінні та тлінні$.
Експлуатаційні показники
- Діапазон робочих температур,°С: -40°С до +50°С
- Температура прокладання та монтажу кабелю, не нижче: -15 °С
- Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
- Мінімальний радіус вигину при прокладанні кабелю: - 3 зовнішніх діаметрів.
-
Будівельна довжина кабелю не менше: за погодженням;
-
Температура нагріву жил кабелю, °С:
- Мінімальний термін служби – 15 років
- Гарантійний термін експлуатації – 3 років
Конструкція

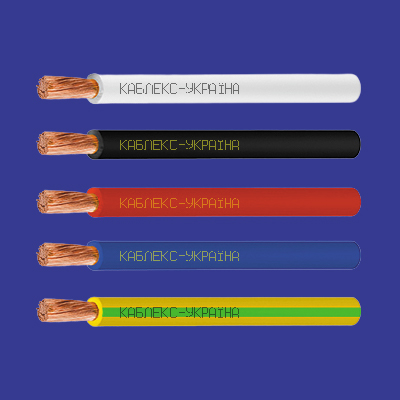

Гнучкий провід для електричних установок типу ПВ3 виготовляється круглої форми з загальним перерізом мідної струмопровідної жили від 0,5 мм² до 630 мм² в оболонці різноманітного кольору за погодженням із Замовником.
|
Марка кабелю |
Кількість жил |
Переріз основних жил, мм² |
|---|---|---|
|
ПВ3, ПВ3нг, ПВ3нг-LS |
1 | 0,5 - 630
|
Опис
При покупці кабелю слід враховувати такі показники:
 |
Сфера застосування | Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.
|
| Перетин або сумарна потужність навантаження | Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.
|
|
| Номінальна напруга | Цей показник залежить від товщини та якості ізолюючого шару.
|
|
| Категорія гнучкості жили | Вона важлива під час прокладання виробу в малогабаритних просторах.
|
|
|
Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.
|
||
Допустимі струми короткого замикання кабелів
|
Номінальний переріз жили, мм²
|
Допустимий струм односекундного короткого замикання кабелів, кА
|
|---|---|
| 1.5 | 0.17 |
| 2.5 | 0.27 |
| 4.0 | 0.43 |
| 6.0 | 0.65 |
| 10 | 1,09 |
| 16 | 1,74 |
| 25 | 2,78 |
| 35 | 3,86 |
| 50 | 5,23 |
Номенклатура та маса-габаритні характеристики
Номінальна напруга, кВ
| Артикул | Назва | Номінальний переріз жили, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc53-105 | ПВ-3 0,5 провід | 0,5 | 2,13 | 8,32 |
| KUc53-1075 | ПВ-3 0,75 провід | 0,75 | 2,38 | 11,24 |
| KUc53-111 | ПВ-3 1,0 провід | 1,0 | 2,46 | 19,18 |
| KUc53-1115 | ПВ-3 1,5 провід | 1,5 | 2,92 | 18,96 |
| KUc53-112.5 | ПВ-3 2,5 провід | 2,5 | 3,59 | 30,37 |
| KUc53-114 | ПВ-3 4,0 провід | 4,0 | 4,12 | 45,66 |
| KUc53-116 | ПВ-3 6,0 провід | 6,0 | 4,74 | 64,29 |
| KUc53-1110 | ПВ-3 10,0 провід | 10 | 6,56 | 112,45 |
| KUc53-1116 | ПВ-3 16,0 провід | 16 | 7,70 | 163,37 |
| KUc53-1125 | ПВ-3 25,0 провід | 25 | 9,87 | 263,17 |
| KUc53-1135 | ПВ-3 35,0 провід | 35 | 10,92 | 351,25 |
| KUc53-1150 | ПВ-3 50,0 провід | 50 | 12,95 | 500,60 |
| KUc53-1170 | ПВ-3 70,0 провід | 70 | 15,45 | 682,87 |
| KUc53-1195 | ПВ-3 95,0 провід | 95 | 18,35 | 959,41 |
| KUc53-11120 | ПВ-3 120,0 провід | 120 | 19,40 | 1175,21 |
| KUc53-11150 | ПВ-3 150,0 провід | 150 | 22,67 | 1508,46 |
Номінальна напруга, кВ
| Артикул | Назва | Номінальний переріз жили, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc53-205 | ПВ-3 нг 0,5 провід | 0,5 | 2,13 | 9,09 |
| KUc53-2075 | ПВ-3 нг 0,75 провід | 0,75 | 2,38 | 12,13 |
| KUc53-211 | ПВ-3 нг 1,0 провід | 1,0 | 2,46 | 14,34 |
| KUc53-2115 | ПВ-3 нг 1,5 провід | 1,5 | 2,92 | 20,49 |
| KUc53-212.5 | ПВ-3 нг 2,5 провід | 2,5 | 3,59 | 32,24 |
| KUc53-214 | ПВ-3 нг 4,0 провід | 4,0 | 4,12 | 47,89 |
| KUc53-216 | ПВ-3 нг 6,0 провід | 6,0 | 4,74 | 67,09 |
| KUc53-2110 | ПВ-3 нг 10,0 провід | 10 | 6,56 | 117,38 |
| KUc53-2116 | ПВ-3 нг 16,0 провід | 16 | 7,70 | 169,32 |
| KUc53-2125 | ПВ-3 нг 25,0 провід | 25 | 9,87 | 272,40 |
| KUc53-2135 | ПВ-3 нг 35,0 провід | 35 | 10,92 | 361,60 |
| KUc53-2150 | ПВ-3 нг 50,0 провід | 50 | 12,95 | 514,94 |
| KUc53-2170 | ПВ-3 нг 70,0 провід | 70 | 15,45 | 700,32 |
| KUc53-2195 | ПВ-3 нг 95,0 провід | 95 | 18,35 | 983,18 |
| KUc53-21120 | ПВ-3 нг 120,0 провід | 120 | 19,40 | 1200,48 |
| KUc53-21150 | ПВ-3 нг 150,0 провід | 150 | 22,67 | 1541,78 |
Номінальна напруга, кВ
| Артикул | Назва | Номінальний переріз жили, мм2 | Номінальний діаметр, мм | Розрахункова маса 1 км виробу, кг |
| KUc53-305 | ПВ-3 нг-LS 0,5 провід | 0,5 | 2,13 | 9,09 |
| KUc53-3075 | ПВ-3 нг-LS 0,75 провід | 0,75 | 2,38 | 12,13 |
| KUc53-311 | ПВ-3 нг-LS 1,0 провід | 1,0 | 2,46 | 14,34 |
| KUc53-3115 | ПВ-3 нг-LS 1,5 провід | 1,5 | 2,92 | 20,49 |
| KUc53-312.5 | ПВ-3 нг-LS 2,5 провід | 2,5 | 3,59 | 32,24 |
| KUc53-314 | ПВ-3 нг-LS 4,0 провід | 4,0 | 4,12 | 47,89 |
| KUc53-316 | ПВ-3 нг-LS 6,0 провід | 6,0 | 4,74 | 67,09 |
| KUc53-3110 | ПВ-3 нг-LS 10,0 провід | 10 | 6,56 | 117,38 |
| KUc53-3116 | ПВ-3 нг-LS 16,0 провід | 16 | 7,70 | 169,32 |
| KUc53-3125 | ПВ-3 нг-LS 25,0 провід | 25 | 9,87 | 272,40 |
| KUc53-3135 | ПВ-3 нг-LS 35,0 провід | 35 | 10,92 | 361,60 |
| KUc53-3150 | ПВ-3 нг-LS 50,0 провід | 50 | 12,95 | 514,94 |
| KUc53-3170 | ПВ-3 нг-LS 70,0 провід | 70 | 15,45 | 700,32 |
| KUc53-3195 | ПВ-3 нг-LS 95,0 провід | 95 | 18,35 | 983,18 |
| KUc53-31120 | ПВ-3 нг-LS 120,0 провід | 120 | 19,40 | 1200,48 |
| KUc53-31150 | ПВ-3 нг-LS 150,0 провід | 150 | 22,67 | 1541,78 |
