Дроти для електроустановок
АППВ, АППВнг, АППВнг-LS

АППВ, АППВнг, АППВнг-LS ТУ У 27.3-33398849-003:2021, ДСТУ IEC 60227-3, ДСТУ EN 50525-2-31

Про товар

ПРОВОДИ ДЛЯ ЕЛЕКТРИЧНИХ УСТАНОВОК З ЕКСТРУДОВАНОЮ ПЛАСТМАСОВОЮ ІЗОЛЯЦІЄЮ НА НОМІНАЛЬНУ НАПРУГУ ДО 450 В ВКЛЮЧНО.

АППВ — Для поодинокого негнучкого прокладання у приміщеннях та кабельних спорудах для монтажу електричних ланцюгів за відсутності небезпеки механічних навантажень. Не розповсюджує горіння при одиночному прокладанні.

АППВнг — Аналогічно кабелям АППВ, на об'єктах, де висуваються підвищені вимоги до нерозповсюдження горіння кабелю при груповій прокладці (у пучках).

АППВнг-LS — Аналогічно кабелям АППВнг, на об'єктах, де висуваються підвищені вимоги до низького виділення диму і корозійно-активних газів при горінні і тлінні.



Пожежна безпека

      ДСТУ 4809:

  • без індексів «нг» та «нг-LS»

          - ПБ 100000000

  • з індексом «нг»

          - ПБ 120000000

  • з індексом «нг-LS»

         - ПБ 122111000

Розшифровка кабелів
АППВ, АППВнг, АППВнг-LS

А – алюмінієві струмопровідні жили;

П – провід;

П – плоска форма;

В – ізоляція із ПВХ-пластикату (вінілу);

нг – нерозповсюджує горіння при груповому прокладанні;

LS(нгд) – низьке димогазовиділення при горінні та тлінні$.


Експлуатаційні показники

  • Діапазон робочих температур,°С: -40°С до +50°С
  • Температура прокладання та монтажу кабелю, не нижче: -15 °С
  • Відносна вологість повітря кабелю при температурі до +35°С, %: до 98
  • Мінімальний радіус вигину при прокладанні кабелю:  - 5 зовнішніх діаметрів.
  • Будівельна довжина кабелю не менше: за погодженням;

  • Температура нагріву жил кабелю, °С:

  • Мінімальний термін служби – 15 років
  • Гарантійний термін експлуатації – 3 років


Конструкція

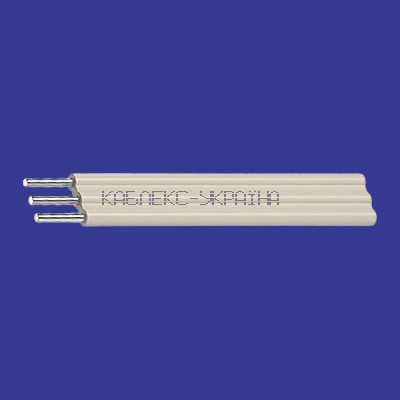

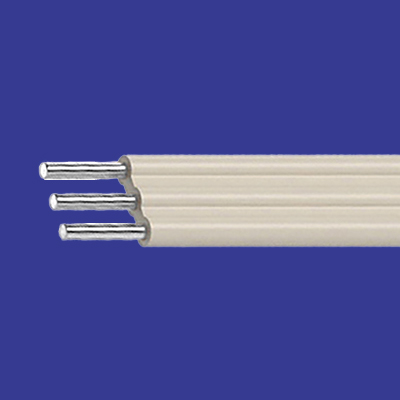

Негнучкий провід для електричних установок типу ППВ виготовляється плоскої форми з загальним перерізом алюмінієвих струмопровідних жил від 2,5 мм² до 6 мм² в оболонці білого кольору.

Марка

кабелю

Кількість жил

Переріз основних жил, мм²


АППВ,

АППВнг,

АППВнг-LS

2, 3 2,5 - 6

Опис

При покупці кабелю слід враховувати такі показники:


Сфера застосування Найбільш важливий параметр, що впливає на конструкцію та технічні особливості виробу.

Перетин або сумарна потужність навантаження Важливий параметр, що впливає на потужність, що переноситься кабелем. Підбір необхідного кабелю повинен здійснюватися з урахуванням сумарної потужності навантаження, яку планується підключати. Розрахункове значення струму не повинно призводити до перегрівання кабелю.

Номінальна напруга Цей показник залежить від товщини та якості ізолюючого шару.

Категорія гнучкості жили Вона важлива під час прокладання виробу в малогабаритних просторах.


Наша команда фахівців завжди готова надати Вам консультацію з питань підбору та придбання.

Допустимі струми короткого замикання кабелів

Номінальний переріз жили, мм²
Допустимий струм односекундного короткого замикання кабелів, кА
1.5 0.17
2.5 0.27
4.0 0.43
6.0 0.65
10 1,09
16 1,74
25 2,78
35 3,86
50 5,23

Номенклатура та маса-габаритні характеристики

Номінальна напруга, кВ

Артикул
Назва

Кількість та номінальний переріз жил, мм2

Номінальні зовнішні розміри, мм

Розрахункова маса 1 км виробу, кг
KUa112-1225
АППВ 2х2,5 провід
2 х 2,5
3,33х7,66
30,82


2 х 4,0
3,80х8,60
41,91


2 х 6,0
4,30х9,60
55,78


3 х 2,5
3,33х11,99
45,89


3 х 4,0
3,80х13,40
62,53


3 х 6,0
4,30х14,90
83,33

Номінальна напруга, кВ

Артикул
Назва

Кількість та номінальний переріз жил, мм2

Номінальні зовнішні розміри, мм

Розрахункова маса 1 км виробу, кг
KUa112-2225
АППВ нг 2х2,5 провід
2 х 2,5
3,33х7,66
33,46


2 х 4,0
3,80х8,60
45,03


2 х 6,0
4,30х9,60
59,39


3 х 2,5
3,33х11,99
49,80


3 х 4,0
3,80х13,40
67,15


3 х 6,0
4,30х14,90
88,70

Номінальна напруга, кВ

Артикул
Назва

Кількість та номінальний переріз жил, мм2

Номінальні зовнішні розміри, мм

Розрахункова маса 1 км виробу, кг
KUa112-3225
АППВ нг-LS 2х2,5 провід
2 х 2,5
3,33х7,66
33,46


2 х 4,0
3,80х8,60
45,03


2 х 6,0
4,30х9,60
59,39


3 х 2,5
3,33х11,99
49,80


3 х 4,0
3,80х13,40
67,15


3 х 6,0
4,30х14,90
88,70
